رفتار سیکلی اتصال تیر به ستون در آباکوس

معرفی پروژه

در این پروژه، رفتار چرخه‌ای اتصال تیر به ستون بر اساس نمونه S1 از مطالعه آزمایشگاهی مرجع در نرم‌افزار Abaqus شبیه‌سازی می‌شود.

این اتصال از یک تیر با مقطع بال‌پهن، یک ستون با مقطع قوطی مربعی، یک ناحیه پانل و یک دیافراگم عبوری تشکیل شده است. نمونه به‌گونه‌ای طراحی شده است که حالت تسلیم غالب در ناحیه پانل ایجاد شود؛ به این معنا که ناحیه پانل نقش اصلی را در پاسخ غیرالاستیک و اتلاف انرژی اتصال ایفا می‌کند.

مدل عددی بر اساس مطالعه آزمایشگاهی گزارش‌شده در مقاله مرجع توسعه داده شده است. نتایج Abaqus با نتایج آزمایشگاهی مقایسه می‌شوند تا دقت مدل عددی ارزیابی شود.

توضیحات مدل

مدل، یک اتصال تیر به ستون را نشان می‌دهد که تحت بارگذاری چرخه‌ای قرار دارد. اجزای اصلی مدل شامل تیر، ستون، ناحیه پانل و دیافراگم هستند.

هندسه و آرایش مدل مطابق با اطلاعات ارائه‌شده در مطالعه آزمایشگاهی مرجع تعریف شده‌اند. خواص موردنیاز مصالح، اندرکنش‌ها، شرایط مرزی و تنظیمات تحلیل نیز در Abaqus مشخص شده‌اند.

مدل عددی با هدف بازتولید رفتار اتصال تیر به ستون در آزمایش، تحت بارگذاری چرخه‌ای توسعه داده شده است.

بارگذاری چرخه‌ای

برای بررسی رفتار اتصال تیر به ستون تحت چرخه‌های متوالی بارگذاری و باربرداری، بارگذاری چرخه‌ای به بالای ستون اعمال می‌شود.

تاریخچه بارگذاری بر اساس پروتکل استفاده‌شده در مطالعه آزمایشگاهی و با کمک گزینه Amplitude در Abaqus تعریف می‌شود.

در طول تحلیل غیرخطی، پاسخ سازه ثبت می‌شود تا رفتار هیسترزیس اتصال تیر به ستون به دست آید.

پاسخ هیسترزیس

از نتایج عددی حاصل از Abaqus برای رسم نمودار هیسترزیس لنگر–دریفت (Moment–Drift) اتصال تیر به ستون استفاده می‌شود.

پاسخ هیسترزیس عددی با نتایج آزمایشگاهی گزارش‌شده در مقاله مرجع مقایسه می‌شود.

پاسخ هیسترزیس نمونه S1 در طول بارگذاری چرخه‌ای، رفتاری بسیار پایدار و بدون افت قابل‌توجه مقاومت نشان می‌دهد. ناحیه پانل حلقه‌های هیسترزیس کامل و پایداری ایجاد می‌کند و تغییرشکل‌های پلاستیک قابل‌توجهی را تجربه می‌کند؛ درحالی‌که تغییرشکل پلاستیک تیر محدود است. در مقابل، ستون‌ها در بیشتر طول بارگذاری چرخه‌ای در محدوده الاستیک باقی می‌مانند. این رفتار نشان می‌دهد که ناحیه پانل سهم اصلی را در پاسخ غیرالاستیک و اتلاف انرژی اتصال دارد؛ موضوعی که با حالت تسلیم غالب در ناحیه پانل شناسایی‌شده برای نمونه S1 مطابقت دارد.

مقایسه نتایج نشان‌دهنده تطابق خوبی بین نتایج Abaqus و داده‌های آزمایشگاهی است.

تغییرشکل تحت بارگذاری چرخه‌ای

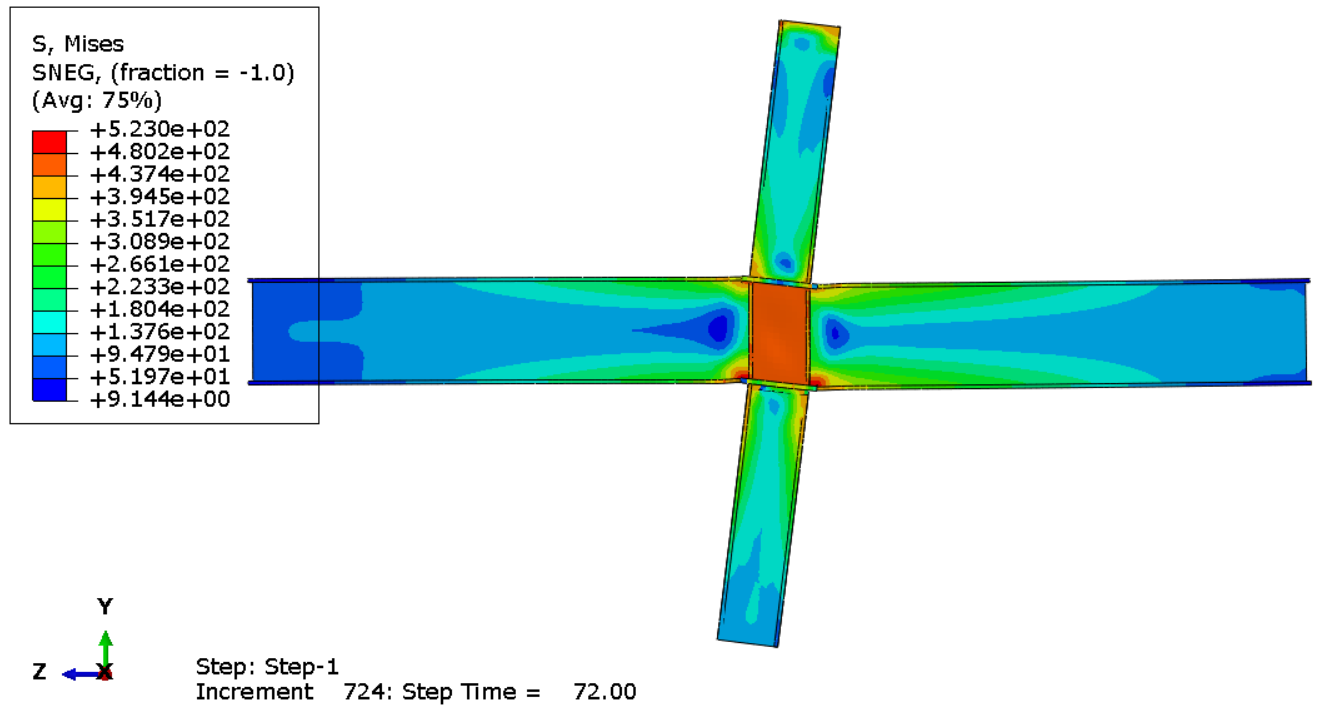

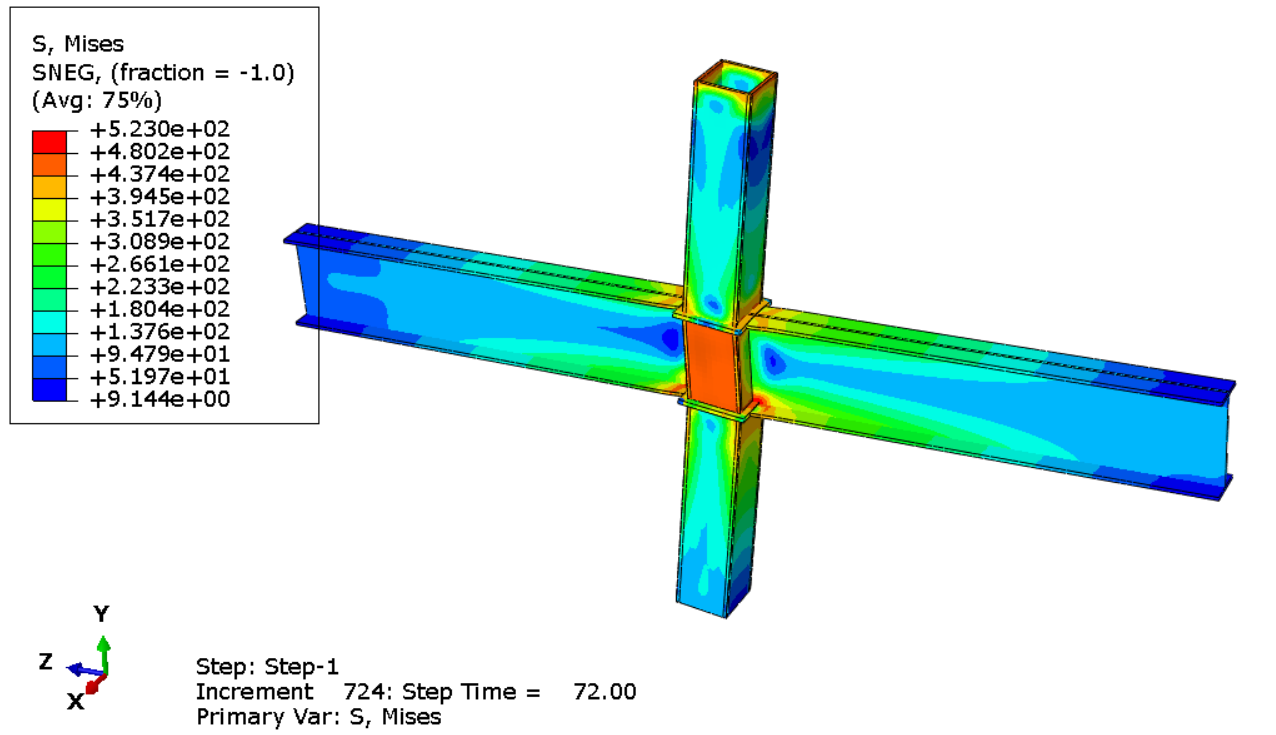

تغییرشکل اتصال تیر به ستون در طول تحلیل بارگذاری چرخه‌ای بررسی می‌شود. با افزایش دریفت طبقه، ناحیه پانل تغییرشکل‌های غیرالاستیک قابل‌توجهی را تجربه می‌کند که با رفتار غالبِ تسلیم ناحیه پانل در نمونه S1 مطابقت دارد.

نتایج Abaqus امکان مشاهده تغییرشکل‌های مدل را در مراحل مختلف بارگذاری چرخه‌ای فراهم می‌کنند.

اعتبارسنجی آزمایشگاهی

نتایج عددی حاصل از Abaqus با نتایج آزمایشگاهی گزارش‌شده در مقاله پژوهشی مرجع مقایسه می‌شوند.

این مقایسه بر پاسخ هیسترزیس لنگر–دریفت و رفتار کلی سازه‌ای اتصال تیر به ستون تحت بارگذاری چرخه‌ای تمرکز دارد.

نتایج عددی تطابق خوبی با نتایج آزمایشگاهی نشان می‌دهند و بیانگر آن هستند که مدل Abaqus قادر است رفتار اصلی مشاهده‌شده در مطالعه آزمایشگاهی را بازتولید کند.

ویژگی‌های کلیدی پروژه

• تحلیل چرخه‌ای اتصال تیر به ستون.
• مدل‌سازی تیر، ستون، ناحیه پانل و دیافراگم.
• تحلیل غیرخطی تحت بارگذاری چرخه‌ای.
• اعمال بارگذاری چرخه‌ای به بالای ستون.
• استخراج پاسخ هیسترزیس لنگر–دریفت.
• بررسی تغییرشکل‌های سازه تحت بارگذاری چرخه‌ای.
• مقایسه نتایج عددی با نتایج آزمایشگاهی.
• مدل عددی اعتبارسنجی‌شده در Abaqus.
• فایل‌های کامل مدل Abaqus.
• فایل Excel مربوط به داده‌های بارگذاری Amplitude.
• فایل Excel شامل نتایج عددی.
• مقاله پژوهشی مرجع.
• آموزش ویدئویی مرحله‌به‌مرحله.

در این آموزش چه چیزهایی یاد می‌گیرید؟

• نحوه مدل‌سازی اتصال تیر به ستون در Abaqus.
• نحوه تعریف تیر، ستون، ناحیه پانل و دیافراگم.
• نحوه تعریف خواص موردنیاز مصالح.
• نحوه تعریف اندرکنش بین اجزای سازه‌ای.
• نحوه تعریف شرایط مرزی مدل.
• نحوه اعمال بارگذاری چرخه‌ای به بالای ستون.
• نحوه تعریف بارگذاری چرخه‌ای با گزینه Amplitude در Abaqus.
• نحوه انجام تحلیل غیرخطی تحت بارگذاری چرخه‌ای.
• نحوه استخراج نمودار هیسترزیس لنگر–دریفت.
• نحوه استخراج و پردازش نتایج Abaqus با استفاده از Excel.
• نحوه مقایسه نتایج عددی و آزمایشگاهی.
• نحوه ارزیابی تغییرشکل اتصال در طول بارگذاری چرخه‌ای.

مقاله مرجع

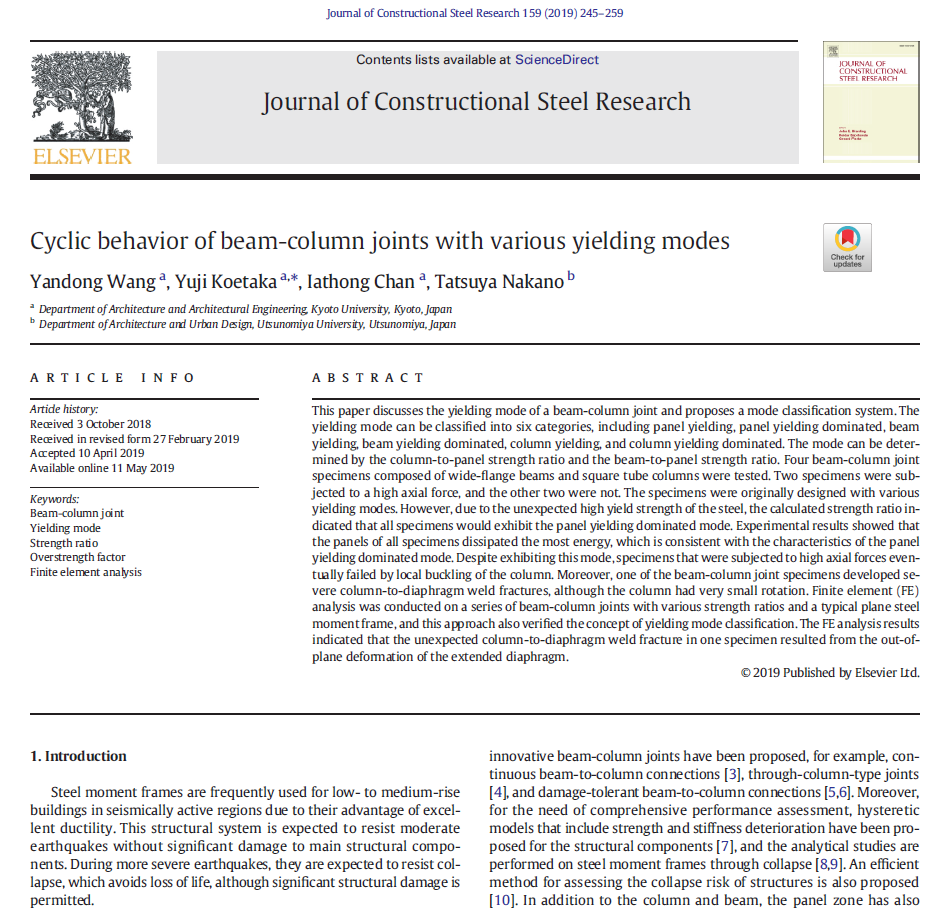

این پروژه بر اساس مطالعه آزمایشگاهی ارائه‌شده در مقاله پژوهشی مرجع تهیه شده است.

مقاله به همراه فایل‌های پروژه ارائه می‌شود و می‌توانید از آن برای بررسی آرایش آزمایش، پروتکل بارگذاری و نتایج گزارش‌شده استفاده کنید.
