اتصال تیر به ستون با استفاده از صفحه انتهایی و پیچ تحت بار مونوتونیک در آباکوس
در این مثال قصد داریم اتصال تیر به ستون با استفاده از صفحه انتهایی و پیچ تحت بار مونوتونیک را در نرم افزار آباکوس شبیه سازی کنیم
همانطور که مشاهده می کنید مدل شامل پارت های زیر است :
Beam , Column , End plate , Bolt
در این مسئله تیر به ورق انتهایی جوش شده است و ورق انتهایی با استفاده از 6 پیچ به ستون متصل شده است
در این مسئله یک بار مونوتونیک به انتهای تیر وارد می شود و سپس نمودار moment-rotation ترسیم می شود
در این تصویر نمودار moment-rotation بدست آمده از نرم افزار آباکوس با نتایج آزمایشگاهی مقایسه شده است
در این تصویر می تونید تغییر شکل مدل تحت بارگذاری مونوتونیک را مشاهده کنید
در این تصویر نتایج بدست آمده از نرم افزار آباکوس با نتایج آزمایشگاهی مقایسه شده است همانطور که مشاهده می کنید تطابق بسیار خوبی بین نتایج نرم افزار آباکوس و نتایج آزمایشگاهی وجود دارد

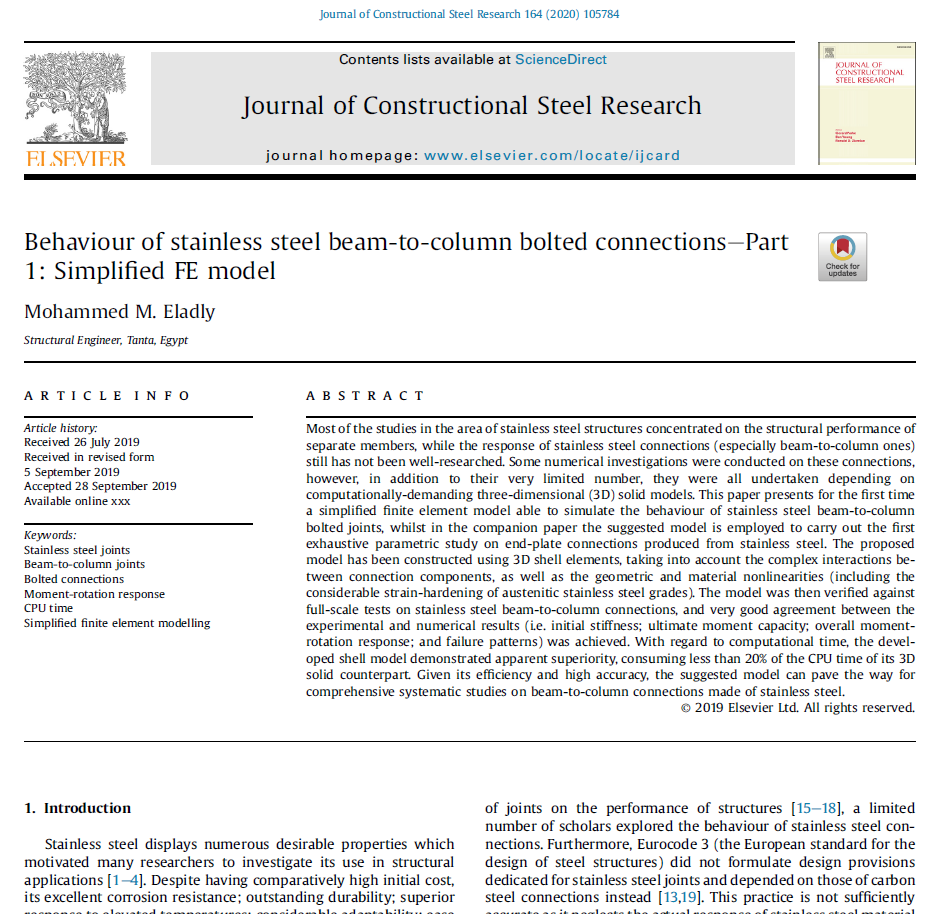

این پروژه صحت سنجی شده است بدین معنی که نتایج بدست آمده از نرم افزار آباکوس مشابه نتایج مقاله است. در واقع این مدل براساس مقاله انجام شده است
خلاصه این آموزش را می تونید در اینجا مشاهده کنید
اطلاعات در مورد این محصول |
|
|---|---|
بعد از خرید ، این فایل ها را دریافت خواهید کرد | فیلم آموزشی گام به گام فایل Cae فایل inp فایل اکسل (نتایج) فایل PDF (مقاله) |
زبان ویدیو آموزشی | انگلیسی |
مدت زمان ویدیو | 36 دقیقه |
اندازه همه فایل ها | 366 مگابایت |
کیفیت ویدیو | 1080p |
روش دریافت فایل ها | بعد از پرداخت بلافاصله لینک دانلود به ایمیلتون ارسال می شود |
قیمت | 600,000 تومان |
