تحلیل هیسترزیس دیوار برشی فولادی با اتصال جزئی در آباکوس

معرفی پروژه

در این پروژه، رفتار هیسترزیس دیوار برشی فولادی با اتصال جزئی با استفاده از نرم‌افزار Abaqus مورد بررسی قرار می‌گیرد.

مدل عددی بر اساس پیکربندی و مطالعه آزمایشگاهی ارائه‌شده در مقاله مرجع توسعه داده شده است. مدل تحت بارگذاری چرخه‌ای قرار می‌گیرد تا پاسخ غیرخطی سازه و رفتار هیسترزیس آن مورد بررسی قرار گیرد.

نتایج حاصل از Abaqus با نتایج گزارش‌شده در مقاله مرجع مقایسه می‌شوند تا دقت مدل عددی ارزیابی شود.

توضیح مدل

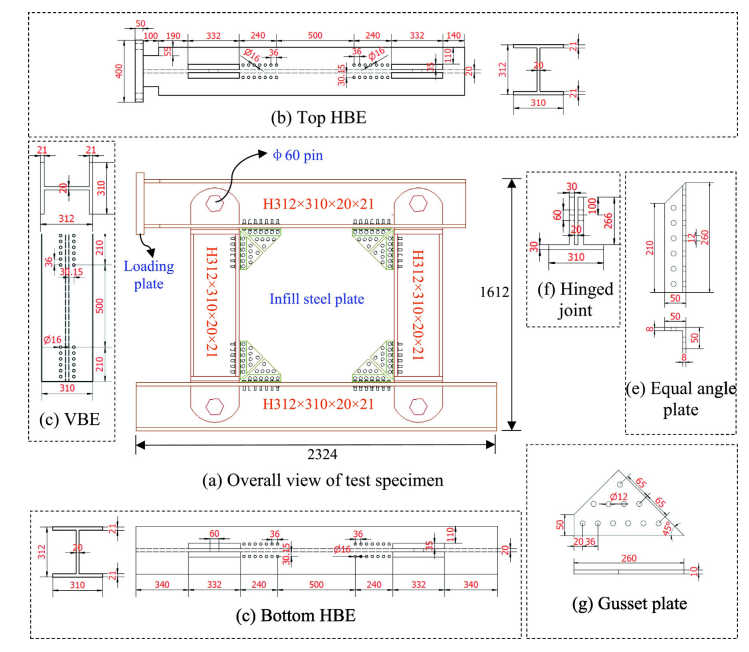

مدل شامل یک دیوار برشی فولادی با اتصال جزئی است که بر اساس پیکربندی ارائه‌شده در مقاله پژوهشی مرجع مدل‌سازی شده است.

در این مدل، ورق فولادی به‌صورت کامل به قاب پیرامونی متصل نیست. اتصال جزئی مطابق با پیکربندی استفاده‌شده در مطالعه مرجع در مدل عددی در نظر گرفته شده است.

هندسه موردنیاز، خواص مصالح، اندرکنش‌ها، شرایط مرزی و تنظیمات تحلیل در Abaqus تعریف می‌شوند تا رفتار سازه‌ای مدل مرجع بازتولید شود.

اتصال جزئی

یکی از ویژگی‌های اصلی این پروژه، اتصال جزئی ورق فولادی به قاب پیرامونی است.

بخش‌های متصل و غیرمتصل ورق فولادی مطابق با پیکربندی در نظر گرفته‌شده در مطالعه مرجع تعریف می‌شوند.

تحلیل کمانش و تعریف نقص اولیه

یک تحلیل کمانش برای تعیین مود کمانش ورق فولادی دیوار برشی انجام می‌شود.

سپس مود کمانش به‌دست‌آمده برای ایجاد نقص هندسی اولیه در مدل عددی مورد استفاده قرار می‌گیرد.

این فرآیند به مدل عددی کمک می‌کند تا نقص‌های اولیه در نظر گرفته‌شده در تحلیل سازه‌ای را بازتولید کند.

بارگذاری چرخه‌ای

دیوار برشی فولادی مطابق با پروتکل بارگذاری استفاده‌شده در مطالعه مرجع، تحت بارگذاری چرخه‌ای قرار می‌گیرد.

تاریخچه بارگذاری با استفاده از گزینه Amplitude در Abaqus تعریف می‌شود.

سپس مدل تحت چرخه‌های متوالی بارگذاری و باربرداری تحلیل می‌شود تا پاسخ غیرخطی و رفتار هیسترزیس آن مورد بررسی قرار گیرد.

نتایج هیسترزیس

نتایج نیرو و جابه‌جایی به‌دست‌آمده از Abaqus استخراج و پردازش می‌شوند تا منحنی هیسترزیس نیرو–جابه‌جایی به‌دست آید.

سپس پاسخ هیسترزیس عددی با نتایج گزارش‌شده در مقاله مرجع مقایسه می‌شود.

اعتبارسنجی

نتایج عددی به‌دست‌آمده از Abaqus با نتایج گزارش‌شده در مقاله پژوهشی مرجع مقایسه می‌شوند.

این مقایسه بر پاسخ هیسترزیس نیرو–جابه‌جایی و رفتار کلی سازه تحت بارگذاری چرخه‌ای تمرکز دارد.

از این مقایسه برای ارزیابی میزان دقت مدل عددی در بازتولید رفتار گزارش‌شده در مطالعه مرجع استفاده می‌شود.

ویژگی‌های کلیدی

• مدل‌سازی دیوار برشی فولادی با اتصال جزئی.
• مدل‌سازی دقیق اتصال جزئی.
• تحلیل کمانش.
• تعریف نقص هندسی اولیه بر اساس مود کمانش.
• اعمال بارگذاری چرخه‌ای با استفاده از گزینه Amplitude.
• تحلیل غیرخطی تحت بارگذاری چرخه‌ای.
• استخراج پاسخ هیسترزیس نیرو–جابه‌جایی.
• پردازش نتایج Abaqus با استفاده از Excel.
• مقایسه با نتایج مرجع.
• فایل‌های کامل مدل Abaqus.
• فایل‌های Excel مربوط به بارگذاری چرخه‌ای و نتایج عددی.
• مقاله پژوهشی مرجع.
• ویدئوی آموزشی گام‌به‌گام.

آنچه یاد خواهید گرفت

• نحوه مدل‌سازی دیوار برشی فولادی با اتصال جزئی در Abaqus.
• نحوه تعریف هندسه اجزای سازه‌ای.
• نحوه تعریف خواص مصالح مدل.
• نحوه تعریف اتصال جزئی ورق فولادی.
• نحوه تعریف اندرکنش‌ها و قیود موردنیاز.
• نحوه تعریف شرایط مرزی.
• نحوه انجام تحلیل کمانش.
• نحوه استخراج مودهای کمانش از Abaqus.
• نحوه تعریف نقص هندسی اولیه با استفاده از مود کمانش.
• نحوه تعریف بارگذاری چرخه‌ای با استفاده از گزینه Amplitude در Abaqus.
• نحوه انجام تحلیل غیرخطی تحت بارگذاری چرخه‌ای.
• نحوه استخراج منحنی هیسترزیس نیرو–جابه‌جایی.
• نحوه استخراج و پردازش نتایج Abaqus با استفاده از Excel.
• نحوه مقایسه نتایج عددی و نتایج مرجع.

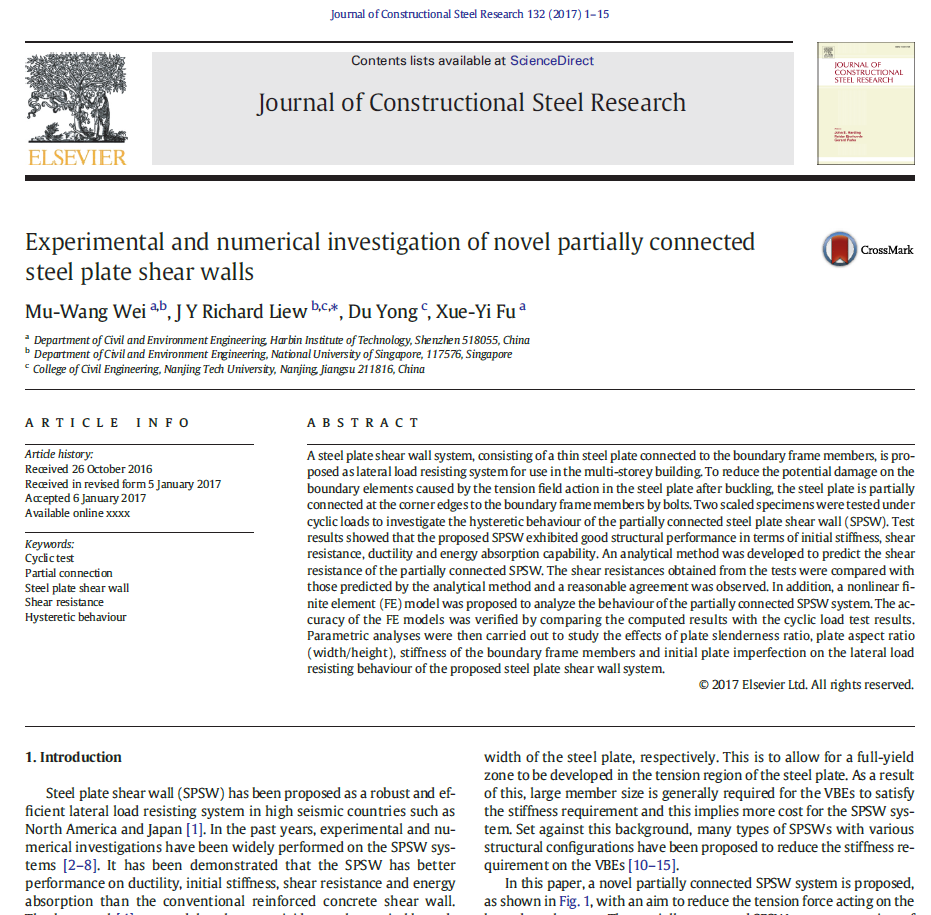

مرجع

این پروژه بر اساس مطالعه پژوهشی ارائه‌شده در مقاله مرجع توسعه داده شده است.

مقاله به همراه فایل‌های پروژه ارائه می‌شود و می‌توان از آن برای بررسی پیکربندی سازه، نحوه اتصال جزئی، پروتکل بارگذاری و نتایج گزارش‌شده استفاده کرد.
