تست لرزه ای دمپر با ورق های فولادی U شکلِ قابل تعویض در آباکوس

معرفی محصول

در این مثال قصد داریم آزمایش یک دمپر لرزه‌ای با صفحات فولادی U‌شکل قابل تعویض را در نرم‌افزار Abaqus شبیه‌سازی کنیم.

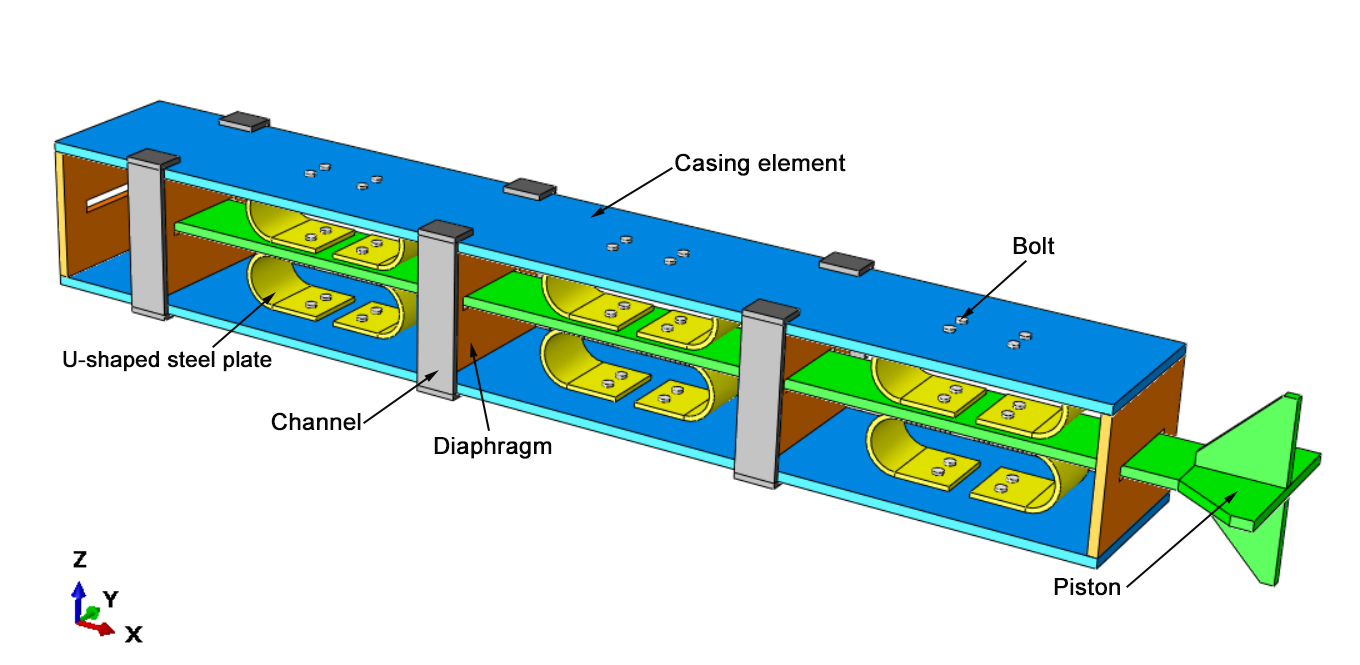

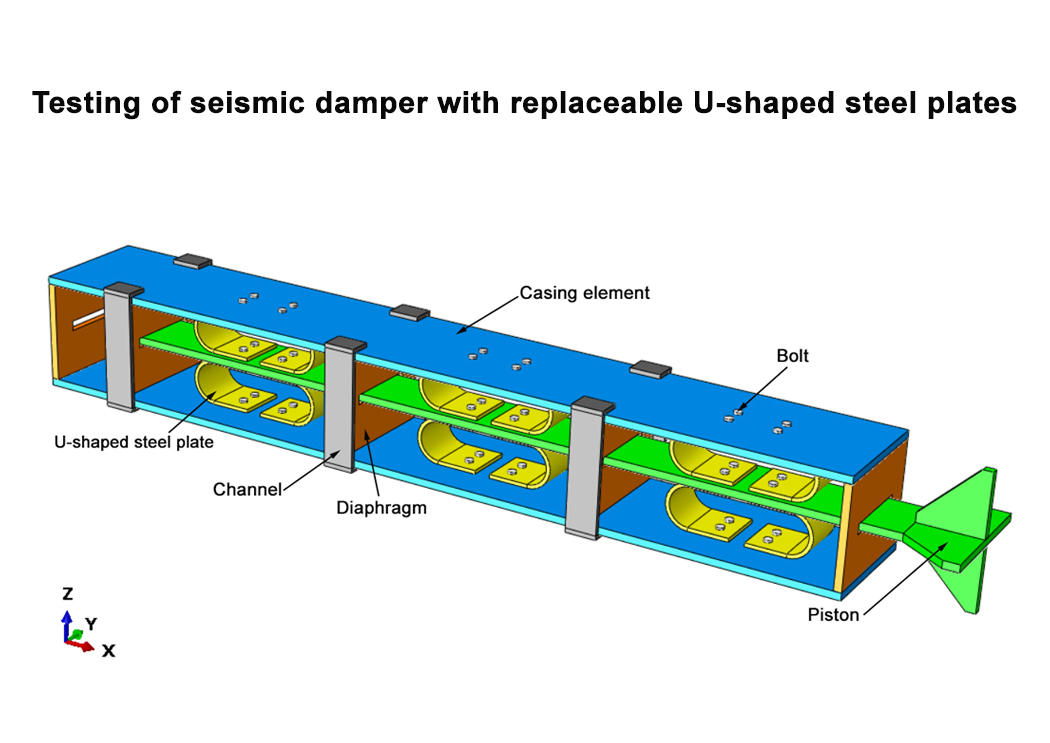

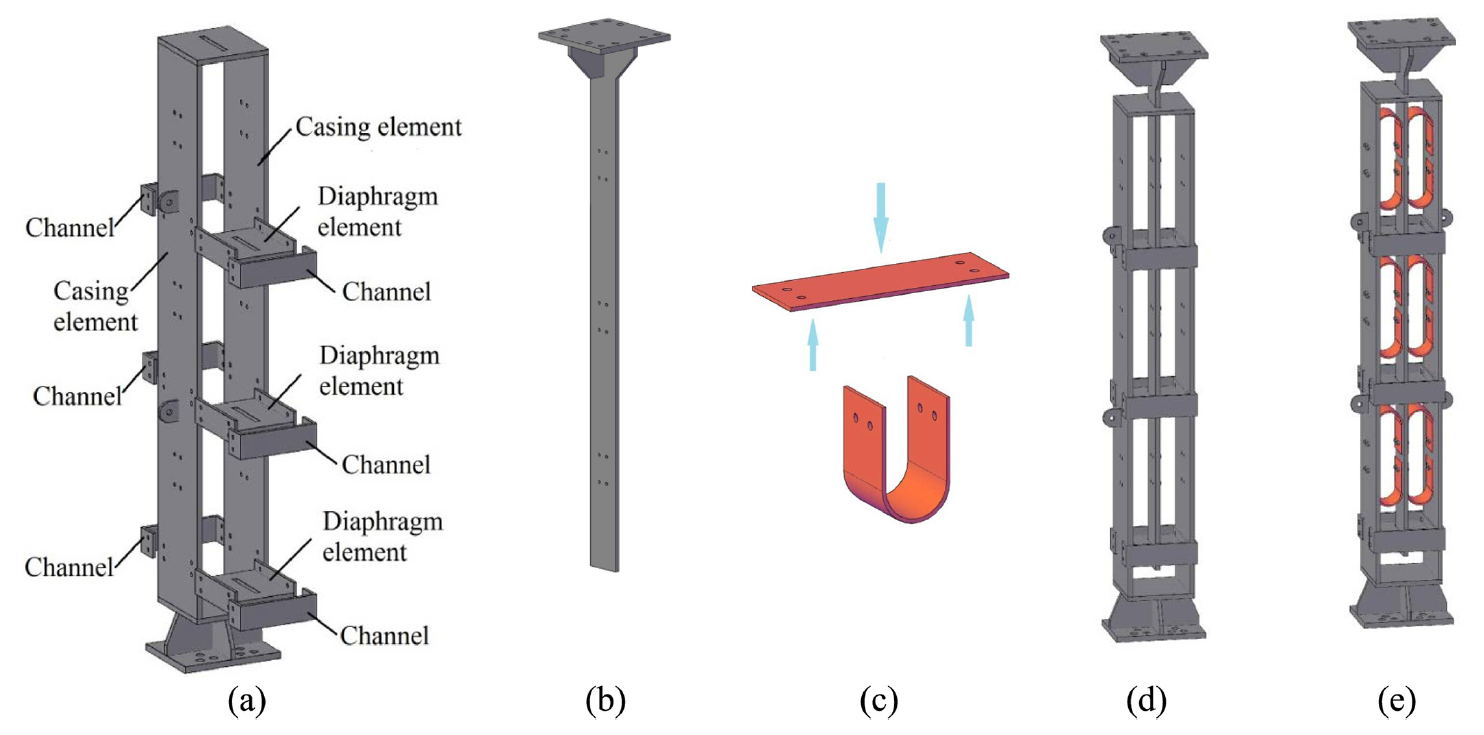

همان‌طور که در تصویر مشاهده می‌کنید، مدل شامل صفحات فولادی U‌شکل، المان محفظه، چنل، پیچ‌ها، دیافراگم و پیستون است.

چیدمان آزمایش

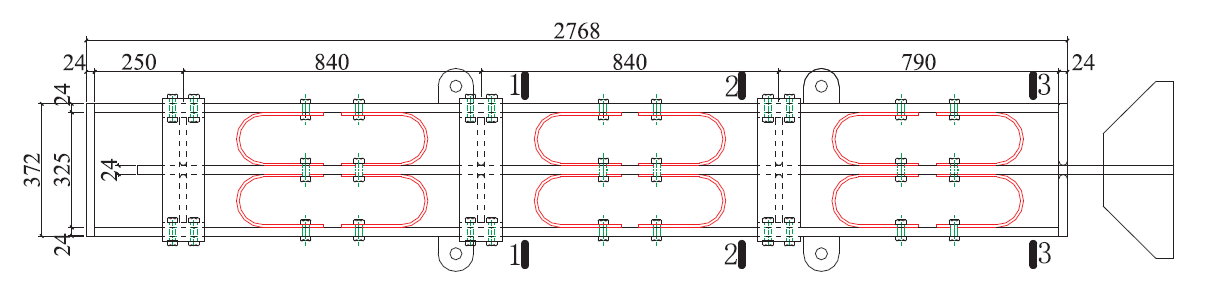

چیدمان آزمایش استفاده‌شده در مطالعه آزمایشگاهی در تصاویر زیر قابل مشاهده است.

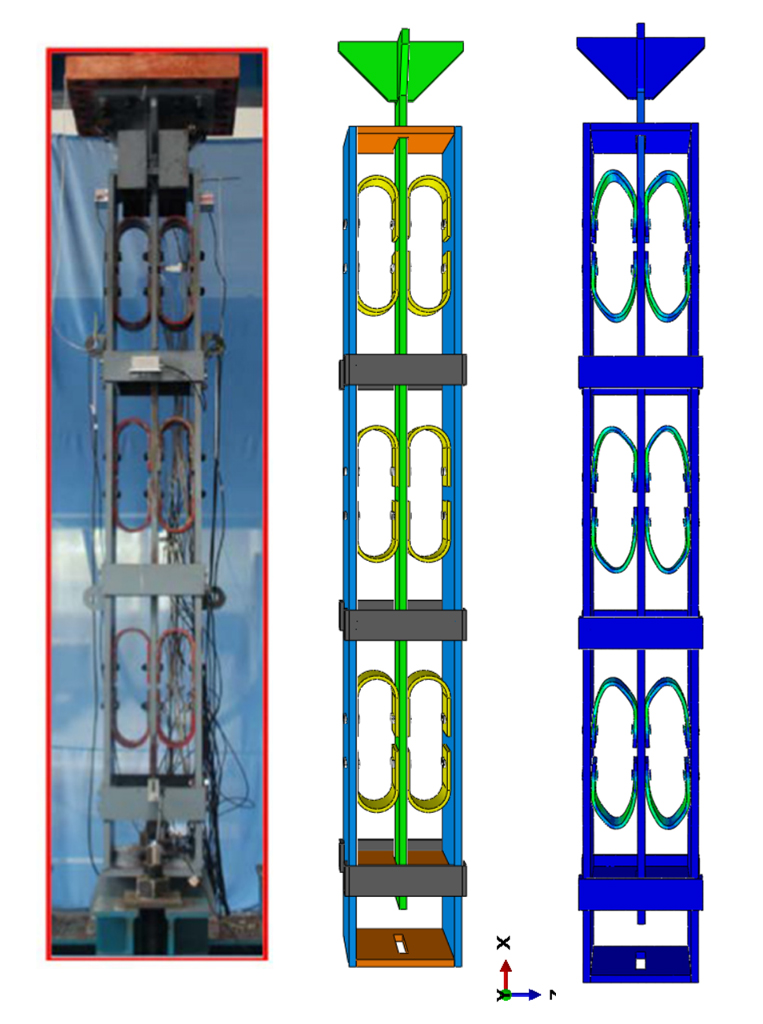

در تصویر سمت چپ، مدل آزمایشگاهی و در تصویر سمت راست، نمونه شبیه‌سازی‌شده در نرم‌افزار Abaqus ارائه شده است.

بارگذاری چرخه‌ای

در این مسئله، بارگذاری چرخه‌ای به مدل اعمال شده و سپس نمودار هیسترزیس آن به دست می‌آید.

تاریخچه بارگذاری چرخه‌ای با استفاده از داده‌های مربوط به Amplitude در Abaqus تعریف می‌شود.

نمودار هیسترزیس نیرو–جابجایی

پس از اعمال بارگذاری چرخه‌ای، نمودار هیسترزیس نیرو–جابجایی از نتایج تحلیل در Abaqus به دست می‌آید.

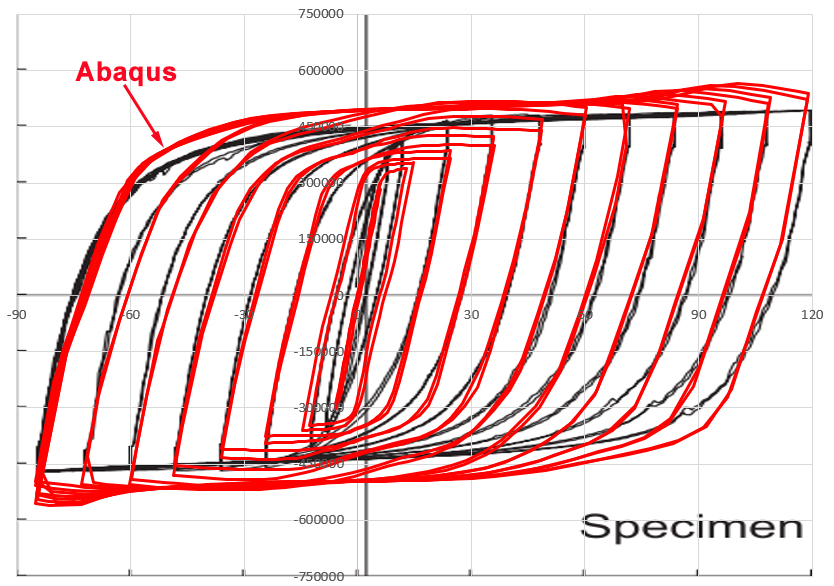

در این تصویر، نمودار هیسترزیس نیرو–جابجایی به‌دست‌آمده از نرم‌افزار Abaqus با نتایج آزمایشگاهی مقایسه شده است.

تغییرشکل مدل

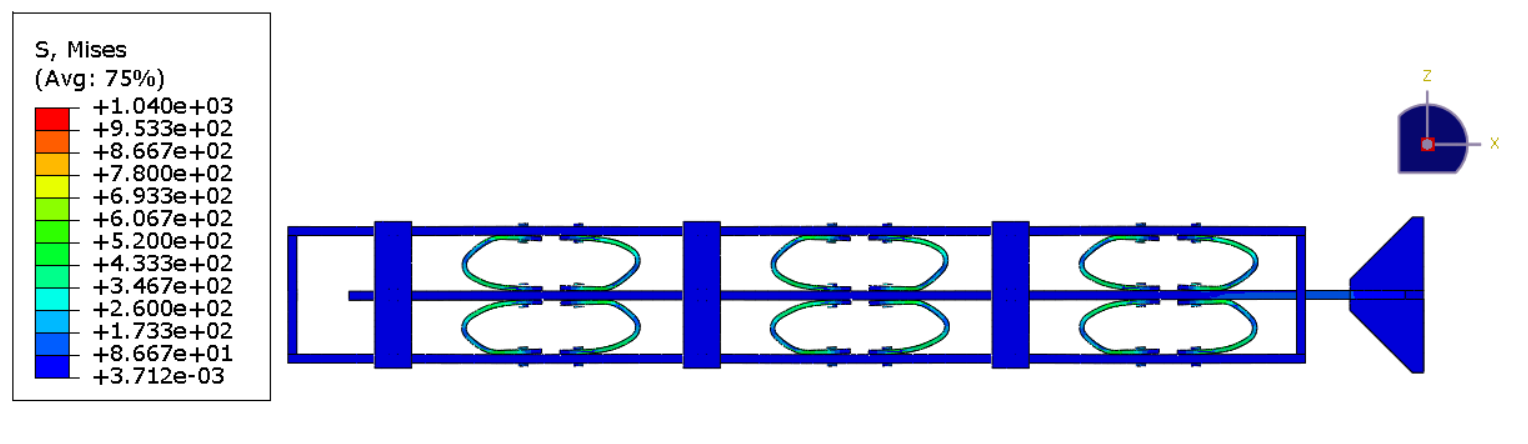

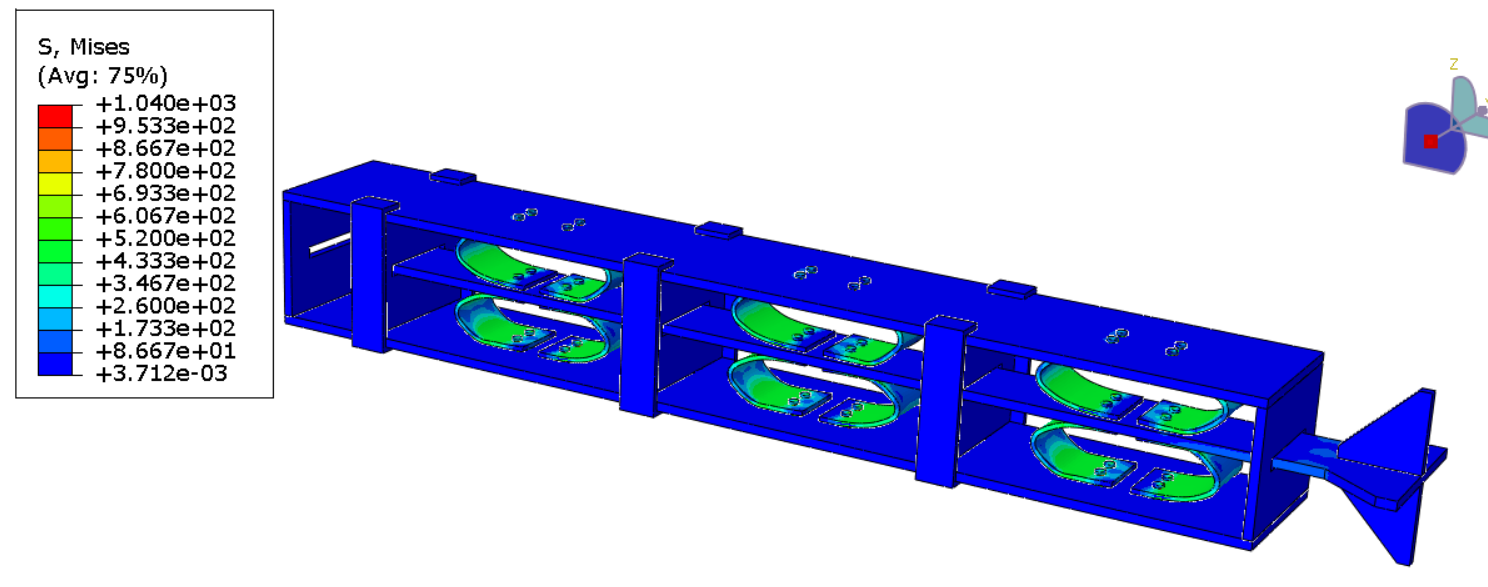

تغییرشکل مدل تحت بارگذاری چرخه‌ای در تصویر زیر قابل مشاهده است.

اعتبارسنجی

این پروژه اعتبارسنجی شده است؛ به این معنا که نتایج به‌دست‌آمده از نرم‌افزار Abaqus با نتایج گزارش‌شده در مقاله مطابقت دارند.

به عبارت دیگر، این پروژه بر اساس مقاله مرجع توسعه داده شده و مدل عددی با هدف بازتولید رفتار آزمایشگاهی دمپر لرزه‌ای با صفحات فولادی U‌شکل قابل تعویض ایجاد شده است.

آنچه خواهید آموخت

• نحوه مدل‌سازی یک دمپر لرزه‌ای با صفحات فولادی U‌شکل قابل تعویض در Abaqus.
• نحوه مدل‌سازی صفحات فولادی U‌شکل.
• نحوه مدل‌سازی المان محفظه، چنل، پیچ‌ها، دیافراگم و پیستون.
• نحوه مونتاژ اجزای دمپر.
• نحوه تعریف خواص مصالح.
• نحوه تعریف شرایط مرزی.
• نحوه اعمال بارگذاری چرخه‌ای.
• نحوه تعریف Amplitude بارگذاری چرخه‌ای.
• نحوه استخراج نمودار هیسترزیس نیرو–جابجایی.
• نحوه بررسی تغییرشکل دمپر تحت بارگذاری چرخه‌ای.
• نحوه مقایسه نتایج Abaqus با نتایج آزمایشگاهی.
• نحوه اعتبارسنجی مدل عددی با استفاده از مقاله مرجع.

ویژگی‌های اصلی

• دمپر لرزه‌ای با صفحات فولادی U‌شکل قابل تعویض.
• مدل‌سازی صفحات فولادی U‌شکل در Abaqus.
• تحلیل بارگذاری چرخه‌ای.
• تحلیل هیسترزیس نیرو–جابجایی.
• تحلیل تغییرشکل تحت بارگذاری چرخه‌ای.
• مقایسه نتایج Abaqus و نتایج آزمایشگاهی.
• اعتبارسنجی با استفاده از مقاله مرجع.
• فایل کامل Abaqus CAE.
• فایل Abaqus INP.
• فایل Excel مربوط به Amplitude Loading.
• فایل Excel نتایج.

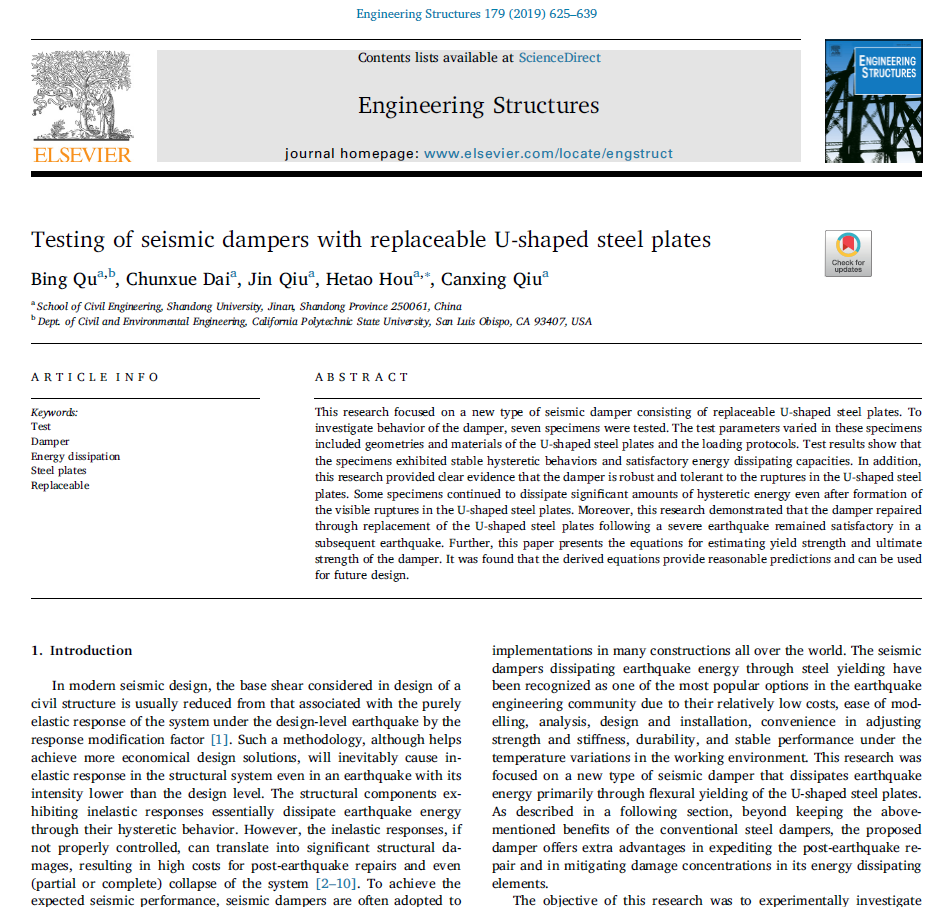

• مقاله پژوهشی مرجع.
• ویدئوی آموزشی گام‌به‌گام.

مرجع

این پروژه بر اساس مقاله پژوهشی مرجع توسعه داده شده است. مقاله به همراه فایل‌های پروژه ارائه می‌شود و می‌توان از آن برای بررسی مدل آزمایشگاهی، پروتکل بارگذاری چرخه‌ای و نتایج گزارش‌شده استفاده کرد.
