دمپر دو لوله ای تحت بارگذاری سیکلی در نرم افزار آباکوس

معرفی محصول

در این مثال، قصد داریم دمپر دو لوله‌ای تحت بارگذاری چرخه‌ای را در نرم‌افزار Abaqus شبیه‌سازی کنیم.

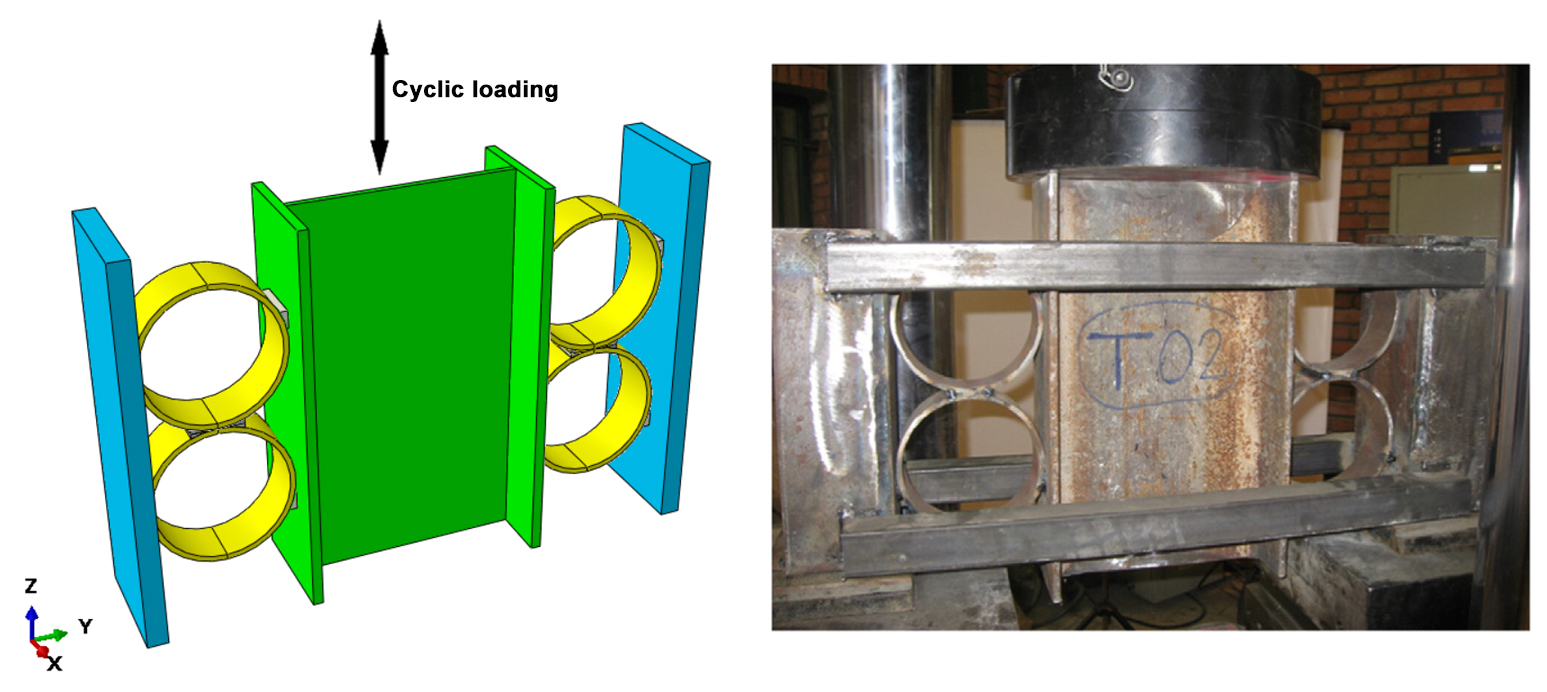

در تصویر سمت راست، مدل آزمایشگاهی و در تصویر سمت چپ، نمونه شبیه‌سازی‌شده در نرم‌افزار Abaqus قابل مشاهده است.

چیدمان آزمایش

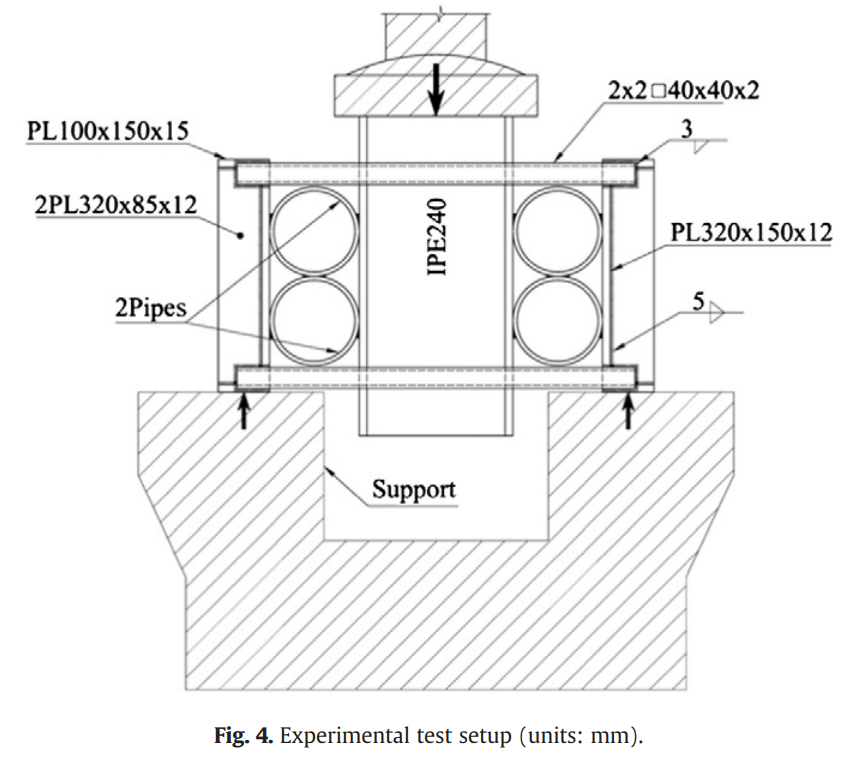

چیدمان آزمایش مورد استفاده در مطالعه آزمایشگاهی در تصویر زیر قابل مشاهده است.

بارگذاری چرخه‌ای

در این مسئله، بارگذاری چرخه‌ای به مدل اعمال می‌شود و پس از آن، نمودار هیسترزیس آن به دست می‌آید.

تاریخچه بارگذاری با استفاده از داده‌های مربوط به Amplitude در Abaqus تعریف شده است تا پروتکل بارگذاری چرخه‌ای بازتولید شود.

نمودار هیسترزیس

پس از اعمال بارگذاری چرخه‌ای، نمودار هیسترزیس نیرو–جابجایی از نتایج Abaqus به دست می‌آید.

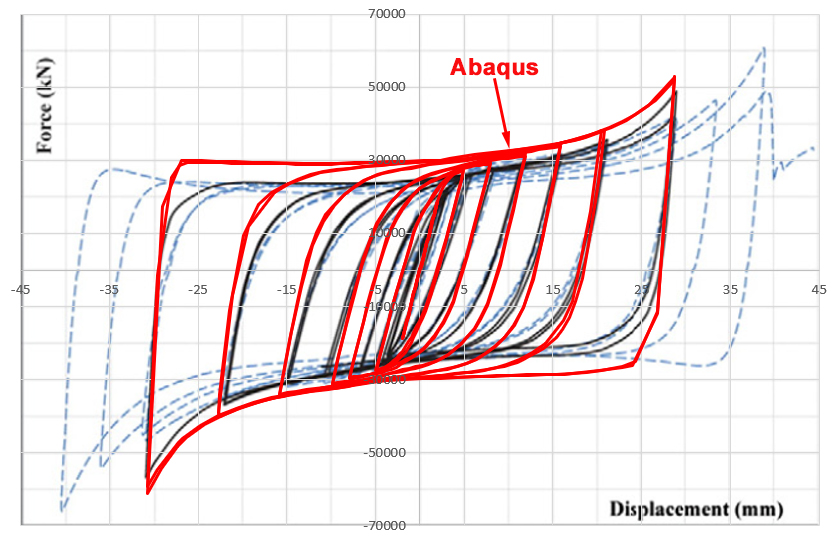

در این تصویر، نمودار هیسترزیس نیرو–جابجایی به‌دست‌آمده از نرم‌افزار Abaqus با نتایج آزمایشگاهی مقایسه شده است.

مقایسه نتایج Abaqus و آزمایشگاهی

نتایج عددی به‌دست‌آمده از نرم‌افزار Abaqus با نتایج آزمایشگاهی گزارش‌شده در مطالعه مرجع مقایسه شده‌اند.

همان‌طور که مشاهده می‌کنید، نتایج Abaqus تطابق خوبی با نتایج آزمایشگاهی دارند.

تغییرشکل دمپر دو لوله‌ای

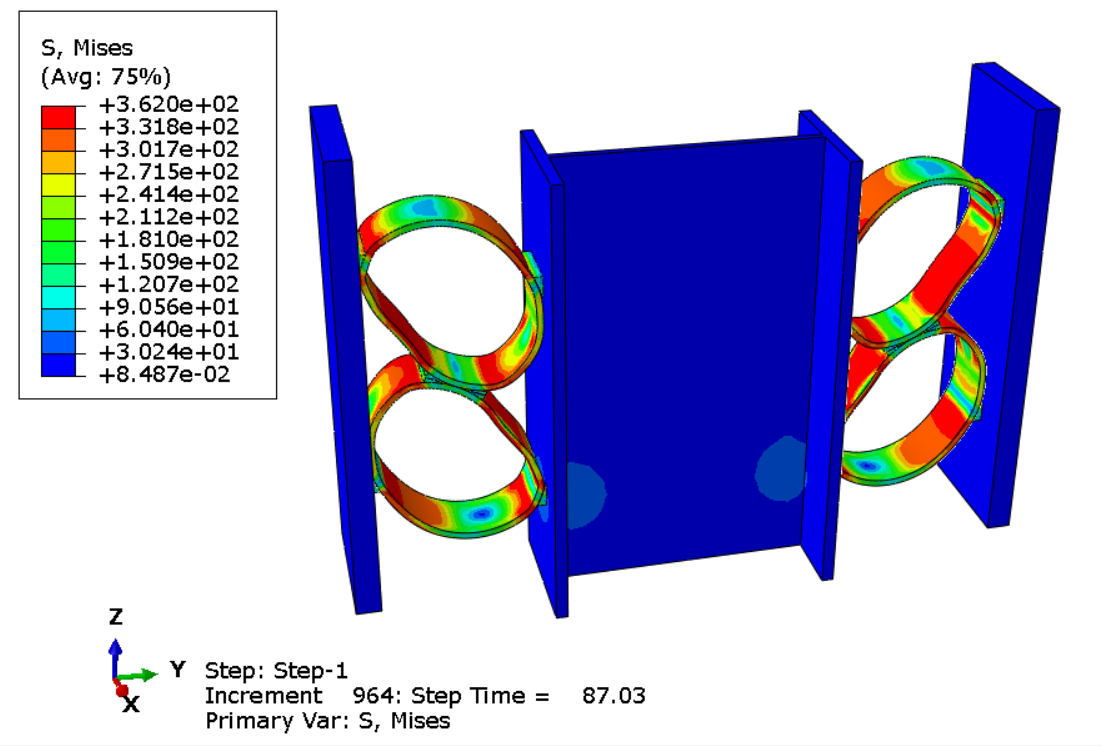

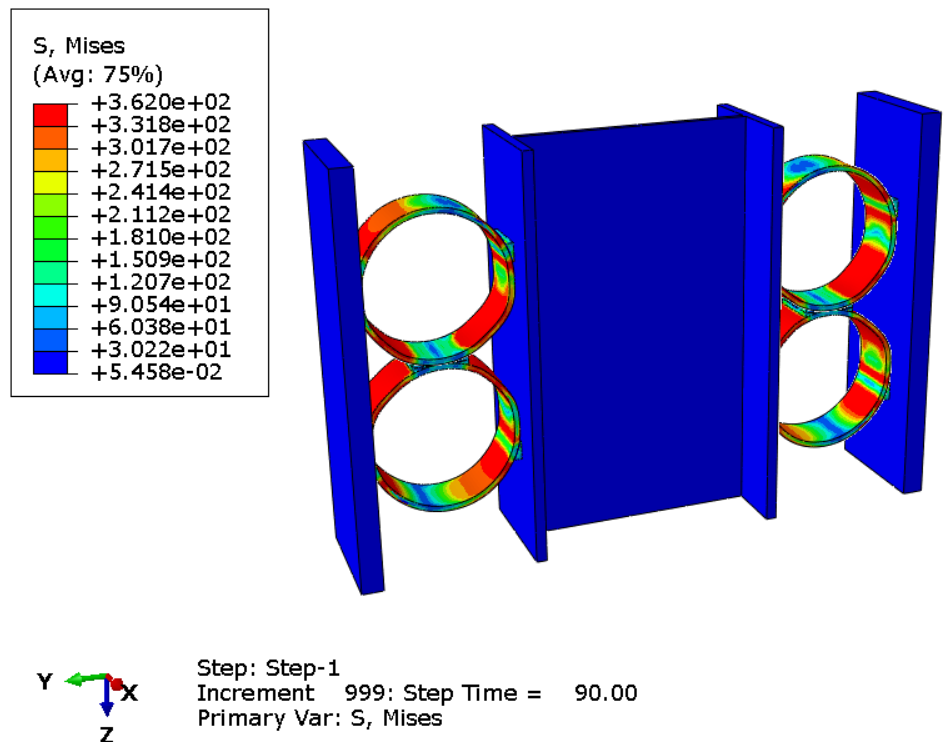

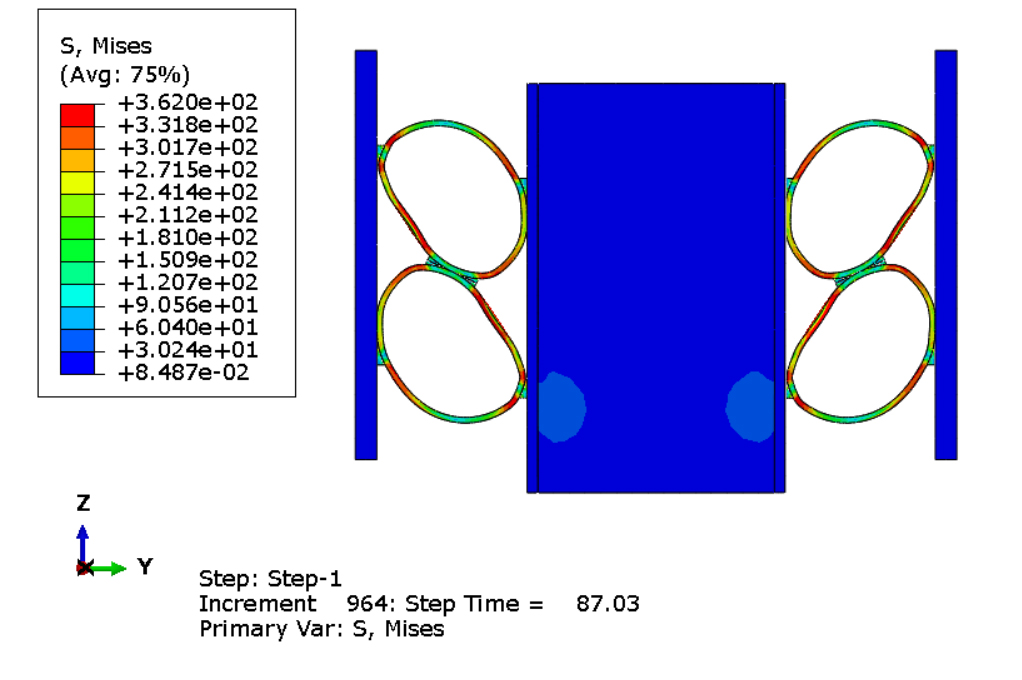

در این تصویر، تغییرشکل دمپر دو لوله‌ای تحت بارگذاری چرخه‌ای قابل مشاهده است.

اعتبارسنجی

این پروژه اعتبارسنجی شده است؛ به این معنی که نتایج به‌دست‌آمده از نرم‌افزار Abaqus مشابه نتایج گزارش‌شده در مقاله هستند.

به عبارت دیگر، این پروژه بر اساس مقاله مرجع تهیه شده و مدل عددی به‌گونه‌ای توسعه داده شده است که رفتار آزمایشگاهی دمپر دو لوله‌ای تحت بارگذاری چرخه‌ای را بازتولید کند.

آنچه خواهید آموخت

• نحوه مدل‌سازی دمپر دو لوله‌ای در Abaqus.
• نحوه تعریف هندسه دمپر دو لوله‌ای.
• نحوه مونتاژ مدل.
• نحوه تعریف شرایط مرزی.
• نحوه اعمال بارگذاری چرخه‌ای به مدل.
• نحوه تعریف Amplitude بارگذاری چرخه‌ای.
• نحوه به‌دست‌آوردن نمودار هیسترزیس جابجایی–نیرو.
• نحوه بررسی تغییرشکل دمپر تحت بارگذاری چرخه‌ای.
• نحوه مقایسه نتایج Abaqus با نتایج آزمایشگاهی.
• نحوه اعتبارسنجی مدل عددی با استفاده از مقاله مرجع.

ویژگی‌های اصلی

• مدل‌سازی دمپر دو لوله‌ای در Abaqus.
• تحلیل بارگذاری چرخه‌ای.
• تعریف Amplitude بارگذاری چرخه‌ای.
• نمودار هیسترزیس جابجایی–نیرو.
• تحلیل تغییرشکل تحت بارگذاری چرخه‌ای.
• مقایسه نتایج Abaqus با نتایج آزمایشگاهی.
• اعتبارسنجی با استفاده از مقاله مرجع.
• فایل کامل Abaqus CAE.
• فایل Abaqus INP.
• فایل Excel مربوط به Amplitude بارگذاری.
• فایل Excel نتایج.
• مقاله پژوهشی مرجع.
• ویدئوی آموزشی گام‌به‌گام.

مرجع

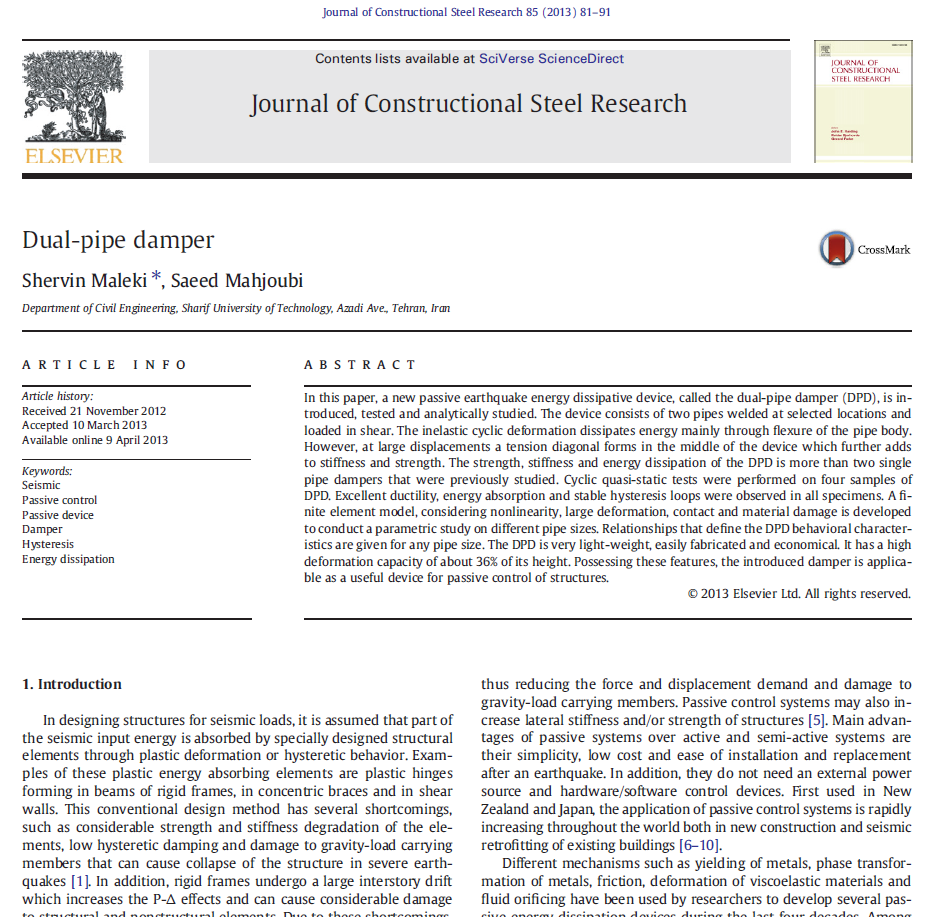

این پروژه بر اساس مقاله پژوهشی مرجع تهیه شده است. مقاله همراه با فایل‌های پروژه ارائه می‌شود و می‌توان از آن برای بررسی مدل آزمایشگاهی، پروتکل بارگذاری و نتایج گزارش‌شده استفاده کرد.
