دیوار برشی فولادی ضد زنگ تحت بارگذاری سیکلی کم چرخه در آباکوس

معرفی پروژه

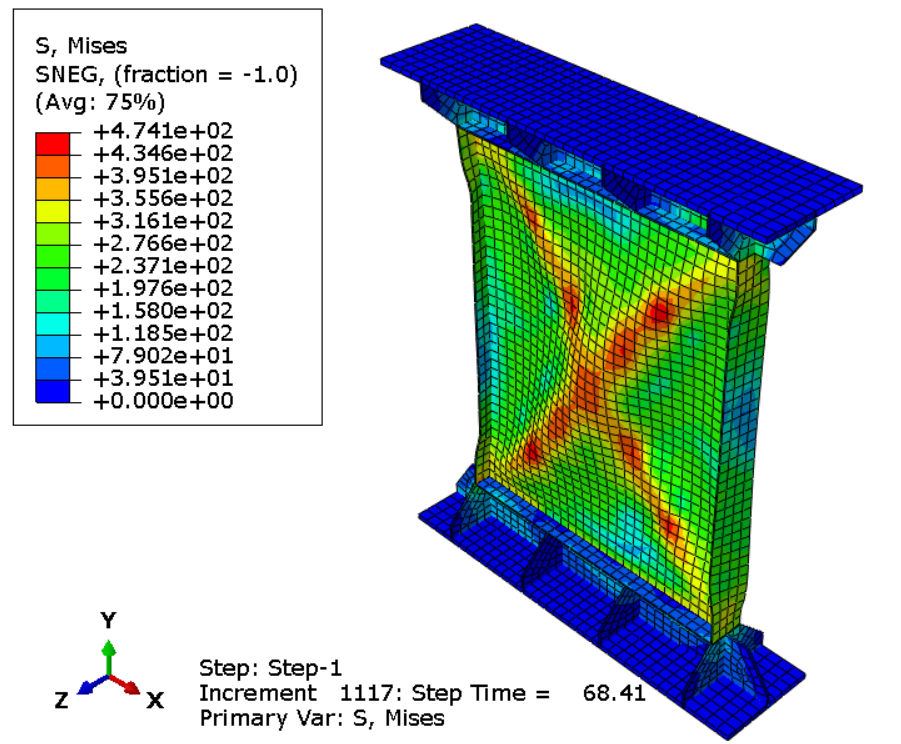

در این پروژه، یک دیوار برشی فولادی از جنس فولاد زنگ‌نزن در Abaqus مدل‌سازی شده و رفتار آن تحت بارگذاری چرخه‌ای کم‌دامنه بررسی می‌شود.

مدل عددی بر اساس نمونه آزمایشگاهی گزارش‌شده در مطالعه مرجع توسعه داده شده است. نمونه SW-6 شامل یک ورق فولادی زنگ‌نزن با سخت‌کننده‌های پیرامونی است و فاقد سخت‌کننده‌های قطری می‌باشد. ورق فولادی از جنس فولاد زنگ‌نزن S30408 است.

نتایج Abaqus با نتایج آزمایشگاهی نمونه SW-6 مقایسه می‌شوند تا مدل عددی و توانایی آن در بازتولید پاسخ چرخه‌ای مشاهده‌شده و رفتار سازه‌ای نمونه ارزیابی شود.

توضیحات مدل

مدل، یک دیوار برشی فولادی از جنس فولاد زنگ‌نزن را بر اساس پیکربندی نمونه آزمایشگاهی گزارش‌شده در مطالعه پژوهشی مرجع شبیه‌سازی می‌کند.

مدل شامل ورق فولادی زنگ‌نزن، سخت‌کننده‌های پیرامونی، سخت‌کننده‌های انتهایی، سخت‌کننده‌های معمولی و صفحات اتصال است. اجزای فولادی با استفاده از المان‌های پوسته‌ای S4R مدل‌سازی شده‌اند.

هندسه، خواص مواد، اندرکنش‌ها، شرایط مرزی و تنظیمات تحلیل در Abaqus تعریف شده‌اند تا پیکربندی سازه‌ای و شرایط بارگذاری نمونه آزمایشگاهی بازتولید شود.

تحلیل کمانش و نقص اولیه

اولین مرحله تحلیل شامل انجام تحلیل کمانش دیوار برشی فولادی است.

مود کمانش از تحلیل انجام‌شده در Abaqus به دست می‌آید و سپس برای تعریف نقص هندسی اولیه در مدل عددی مورد استفاده قرار می‌گیرد.

این روش به مدل عددی کمک می‌کند تا شرایط هندسی اولیه نمونه آزمایشگاهی را با دقت بیشتری شبیه‌سازی کند.

بارگذاری چرخه‌ای کم‌دامنه

پس از تحلیل کمانش، بارگذاری چرخه‌ای کم‌دامنه به قسمت بالایی دیوار برشی فولادی اعمال می‌شود.

تاریخچه بارگذاری مطابق پروتکل بارگذاری آزمایشگاهی تعریف شده و مدل عددی تحت چرخه‌های متوالی بارگذاری و باربرداری تحلیل می‌شود.

بارگذاری چرخه‌ای اعمال‌شده برای بررسی پاسخ غیرخطی دیوار برشی فولادی از جنس فولاد زنگ‌نزن مورد استفاده قرار می‌گیرد.

تحلیل هیسترزیس

مرحله دوم پروژه شامل تحلیل هیسترزیس دیوار برشی فولادی تحت بارگذاری چرخه‌ای کم‌دامنه است.

نمودار هیسترزیس نیرو–جابجایی به‌دست‌آمده از تحلیل عددی با نتایج آزمایشگاهی مقایسه می‌شود.

نتایج عددی تطابق خوبی با نتایج آزمایشگاهی نشان می‌دهند و بیانگر آن هستند که مدل Abaqus می‌تواند ویژگی‌های اصلی رفتار دیوار برشی فولادی آزمایش‌شده را بازتولید کند.

اعتبارسنجی آزمایشگاهی

این پروژه با استفاده از نتایج آزمایشگاهی گزارش‌شده در مقاله پژوهشی مرجع اعتبارسنجی شده است.

اعتبارسنجی بر پاسخ هیسترزیس دیوار برشی فولادی زنگ‌نزن تحت بارگذاری چرخه‌ای کم‌دامنه تمرکز دارد.

مقایسه نتایج عددی و آزمایشگاهی نشان می‌دهد که مدل Abaqus توانایی بازتولید رفتار سازه‌ای مشاهده‌شده در آزمایشگاه را دارد.

ویژگی‌های کلیدی

• شبیه‌سازی عددی دیوار برشی فولادی از جنس فولاد زنگ‌نزن.
• تحلیل تحت بارگذاری چرخه‌ای کم‌دامنه.
• تحلیل کمانش دیوار برشی فولادی.
• تعریف نقص هندسی اولیه بر اساس مود کمانش.
• تحلیل غیرخطی تحت بارگذاری چرخه‌ای.
• پاسخ هیسترزیس نیرو–جابجایی.
• مقایسه نتایج با نتایج آزمایشگاهی.
• مدل Abaqus اعتبارسنجی‌شده.
• فایل‌های کامل مدل Abaqus.
• فایل Excel مربوط به Amplitude Loading.
• فایل Excel شامل نتایج عددی.
• مقاله پژوهشی مرجع.
• ویدیوی آموزشی مرحله‌به‌مرحله.

آنچه خواهید آموخت

• نحوه مدل‌سازی یک دیوار برشی فولادی از جنس فولاد زنگ‌نزن در Abaqus.
• نحوه تعریف هندسه و خواص مواد مدل.
• نحوه تعریف اندرکنش‌ها و شرایط مرزی مورد نیاز.
• نحوه انجام تحلیل کمانش.
• نحوه به‌دست‌آوردن مود کمانش دیوار برشی فولادی.
• نحوه تعریف نقص هندسی اولیه بر اساس مود کمانش.
• نحوه اعمال بارگذاری چرخه‌ای کم‌دامنه به قسمت بالایی دیوار برشی فولادی.
• نحوه انجام تحلیل غیرخطی تحت بارگذاری چرخه‌ای.
• نحوه به‌دست‌آوردن نمودار هیسترزیس نیرو–جابجایی.
• نحوه استخراج و پردازش نتایج Abaqus با استفاده از Excel.
• نحوه مقایسه نتایج عددی و آزمایشگاهی.

مرجع

این پروژه بر اساس مطالعه آزمایشگاهی مورد استفاده برای بررسی رفتار یک دیوار برشی فولادی از جنس فولاد زنگ‌نزن تحت بارگذاری چرخه‌ای کم‌دامنه تهیه شده است.

مقاله مرجع همراه با فایل‌های پروژه ارائه می‌شود و می‌توان از آن برای بررسی نمونه آزمایشگاهی، پروتکل بارگذاری و نتایج گزارش‌شده استفاده کرد.
