شبیه سازی قاب خمشی فولادی تحت بارگذاری سیکلی در آباکوس

معرفی محصول

در این مثال، قصد داریم یک قاب فولادی بدون مهاربند تحت بارگذاری چرخه‌ای را در نرم‌افزار Abaqus شبیه‌سازی کنیم.

توضیحات مدل

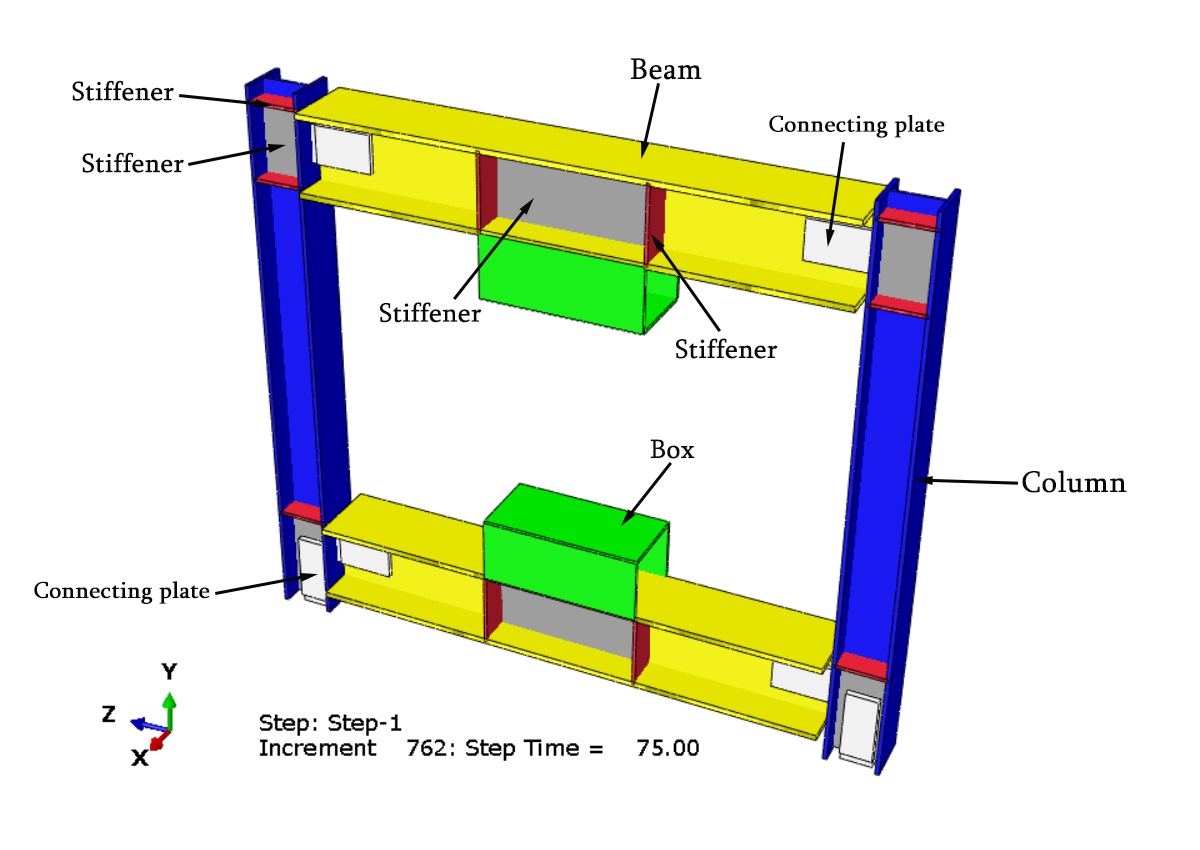

همان‌طور که در تصویر مشاهده می‌کنید، این مدل از تیر، ستون، سخت‌کننده، باکس و ورق اتصال تشکیل شده است.

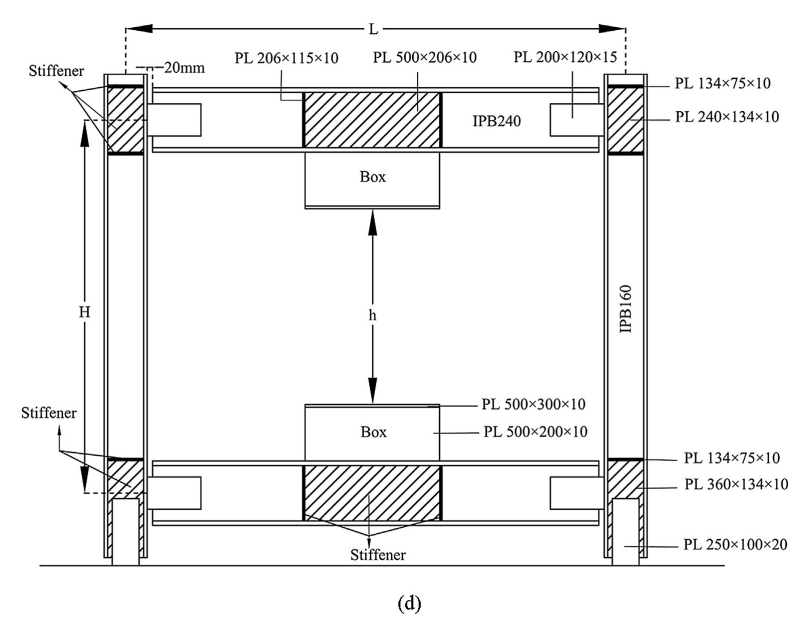

مدل عددی مطابق با پیکربندی گزارش‌شده در مقاله مرجع توسعه داده شده است تا رفتار چرخه‌ای قاب بدون مهاربند مورد بررسی قرار گیرد.

بارگذاری چرخه‌ای

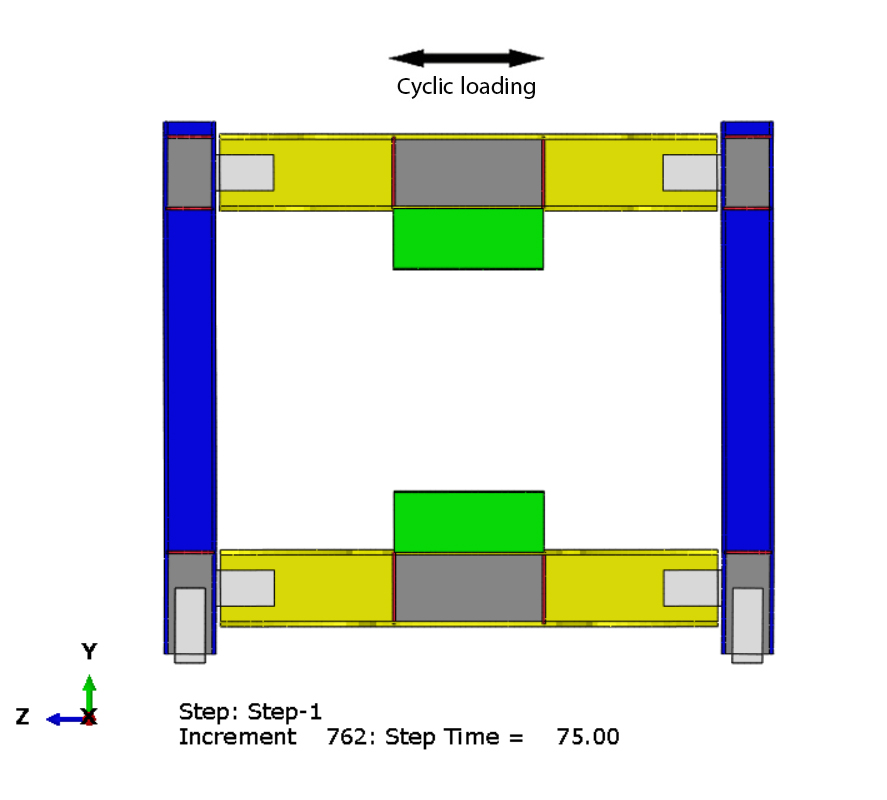

در این تحلیل، بارگذاری چرخه‌ای به قسمت بالایی مدل اعمال می‌شود.

دامنه بارگذاری چرخه‌ای در Abaqus بر اساس پروتکل بارگذاری استفاده‌شده در مطالعه مرجع تعریف شده است.

مقایسه نتایج Abaqus و آزمایشگاهی

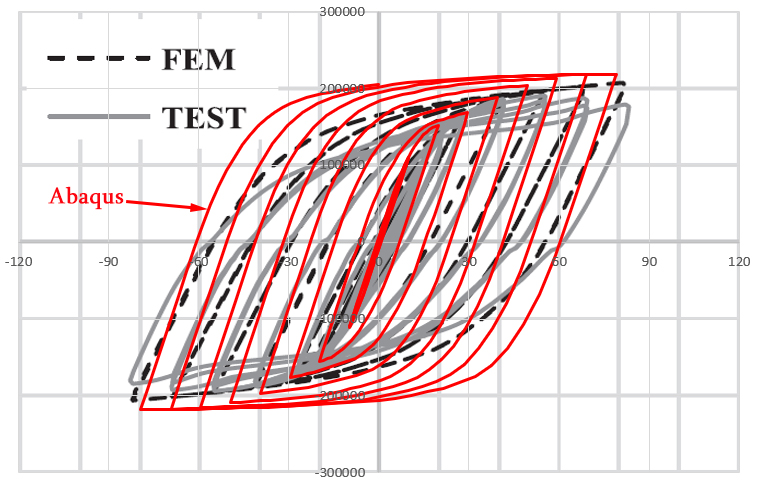

در این تصویر، نمودار هیسترزیس نیرو–جابجایی به‌دست‌آمده از نرم‌افزار Abaqus با نتایج آزمایشگاهی مقایسه شده است.

این مقایسه برای ارزیابی دقت مدل عددی در بازتولید رفتار چرخه‌ای قاب آزمایشگاهی انجام شده است.

تغییرشکل قاب بدون مهاربند

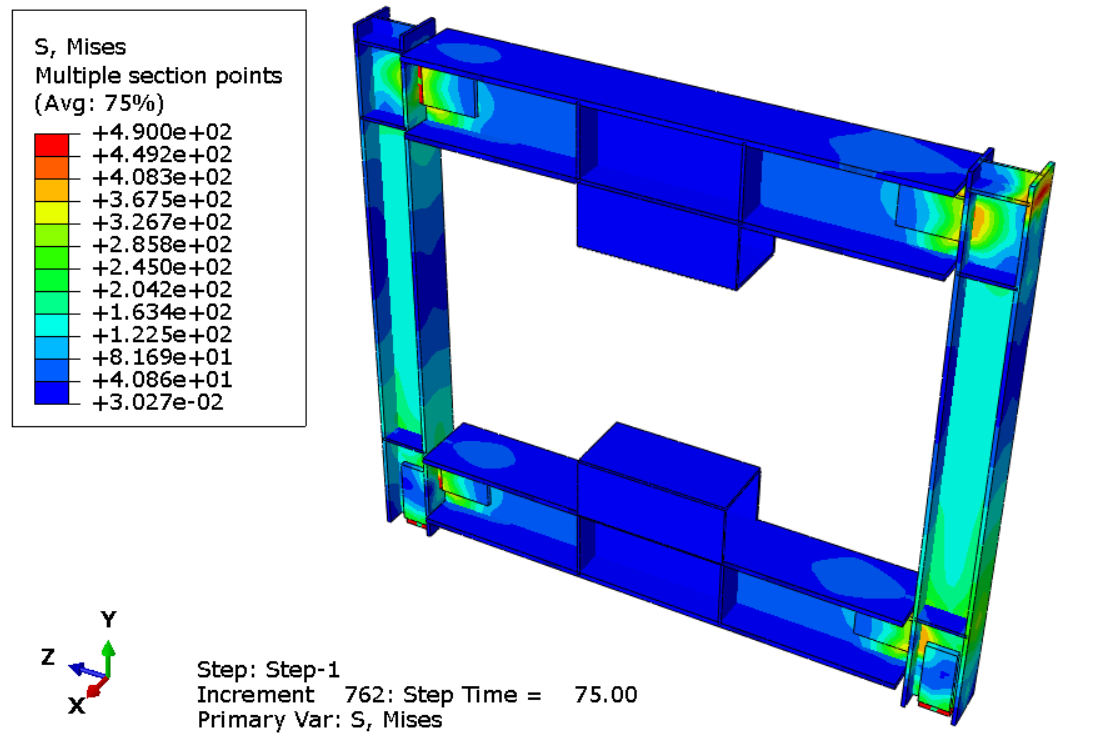

همان‌طور که در تصویر مشاهده می‌شود، تغییرشکل قاب بدون مهاربند تحت بارگذاری چرخه‌ای از نتایج تحلیل Abaqus قابل مشاهده است.

الگوی تغییرشکل برای بررسی پاسخ سازه‌ای قاب در طول تحلیل بارگذاری چرخه‌ای مورد استفاده قرار می‌گیرد.

اعتبارسنجی

این پروژه اعتبارسنجی شده است؛ به این معنا که نتایج به‌دست‌آمده از نرم‌افزار Abaqus با نتایج گزارش‌شده در مقاله مطابقت قابل قبولی دارند.

به عبارت دیگر، این پروژه بر اساس مقاله مرجع تهیه شده و مدل عددی با هدف بازتولید رفتار چرخه‌ای گزارش‌شده در مطالعه توسعه داده شده است.

ویژگی‌های اصلی

• مدل‌سازی قاب بدون مهاربند در Abaqus.
• مدل‌سازی تیر، ستون، سخت‌کننده، باکس و ورق اتصال.
• تحلیل تحت بارگذاری چرخه‌ای.
• تعریف دامنه بارگذاری چرخه‌ای.
• استخراج نمودار هیسترزیس از نتایج Abaqus.
• مقایسه نتایج هیسترزیس Abaqus و نتایج آزمایشگاهی.
• بررسی تغییرشکل قاب بدون مهاربند.
• اعتبارسنجی مدل بر اساس مقاله مرجع.
• فایل کامل Abaqus CAE.
• فایل Abaqus INP.
• فایل Excel مربوط به دامنه بارگذاری.
• فایل Excel نتایج.
• مقاله پژوهشی مرجع.
• ویدئوی آموزشی مرحله‌به‌مرحله.

آنچه خواهید آموخت

• نحوه مدل‌سازی قاب بدون مهاربند در Abaqus.
• نحوه تعریف تیر و ستون.
• نحوه تعریف سخت‌کننده.
• نحوه تعریف باکس و ورق اتصال.
• نحوه تعریف خواص مصالح اجزای فولادی.
• نحوه مونتاژ کامل قاب.
• نحوه تعریف شرایط مرزی موردنیاز.
• نحوه اعمال بارگذاری چرخه‌ای به قسمت بالایی مدل.
• نحوه تعریف دامنه بارگذاری چرخه‌ای.
• نحوه استخراج نمودار هیسترزیس از نتایج Abaqus.
• نحوه مقایسه نمودار هیسترزیس Abaqus با نتایج آزمایشگاهی.
• نحوه بررسی تغییرشکل قاب بدون مهاربند تحت بارگذاری چرخه‌ای.
• نحوه اعتبارسنجی مدل عددی با استفاده از مقاله مرجع.

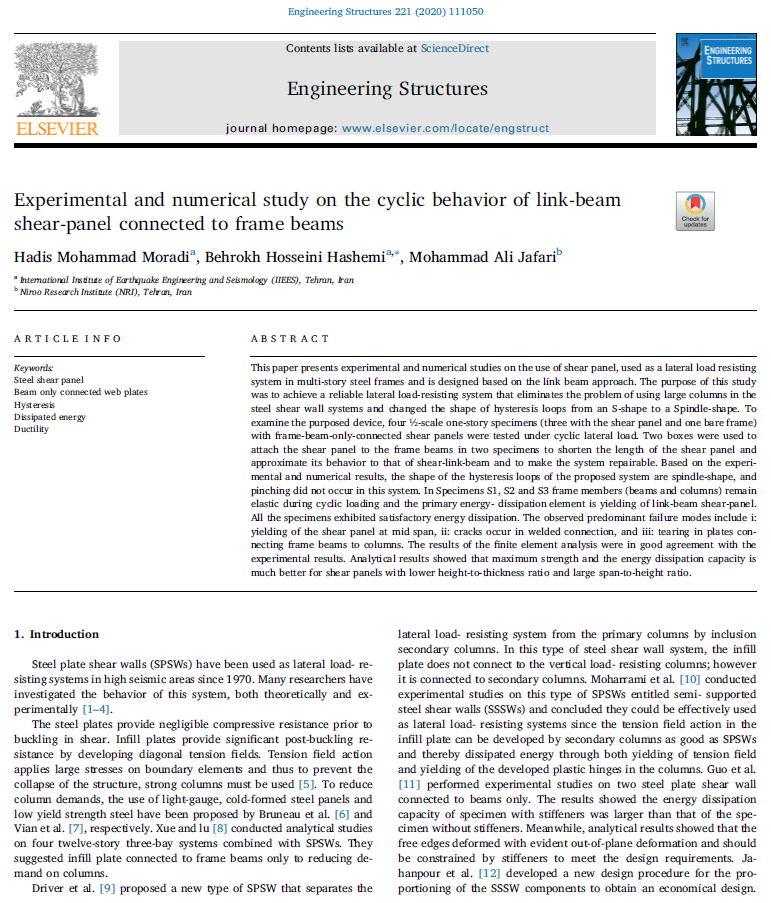

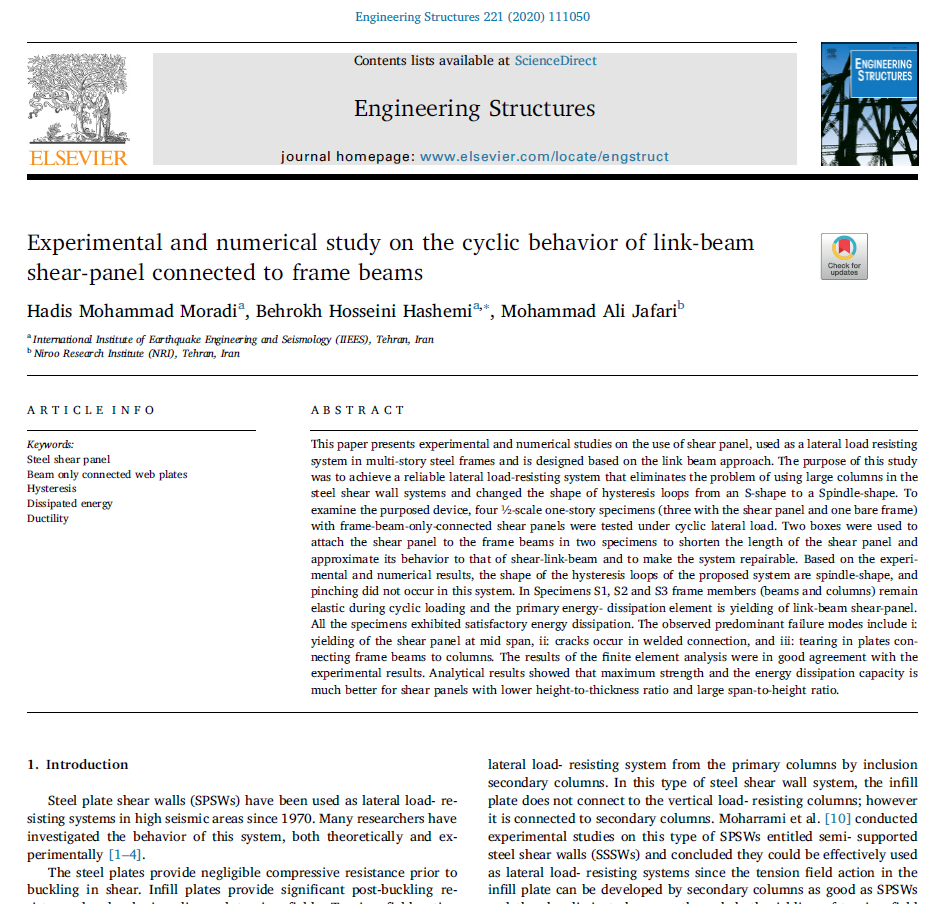

مرجع

این پروژه بر اساس مقاله پژوهشی مرجع تهیه شده است. مقاله همراه با فایل‌های پروژه ارائه می‌شود و می‌توان از آن برای بررسی مدل آزمایشگاهی، پروتکل بارگذاری و نتایج گزارش‌شده استفاده کرد.
