لینک برشی قابل تعویض تحت بارگذاری سیکلی در آباکوس

معرفی محصول

در این مثال، قصد داریم یک لینک برشی قابل تعویض تحت بارگذاری چرخه‌ای را در نرم‌افزار Abaqus شبیه‌سازی کنیم.

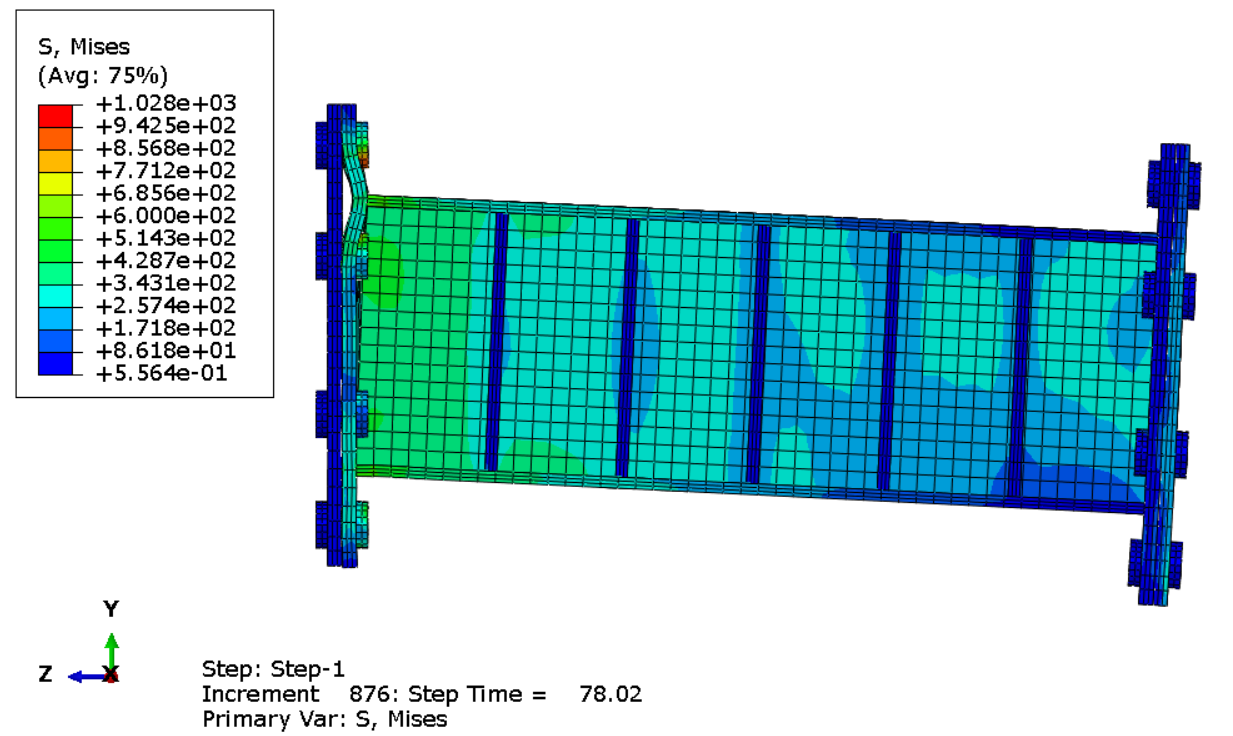

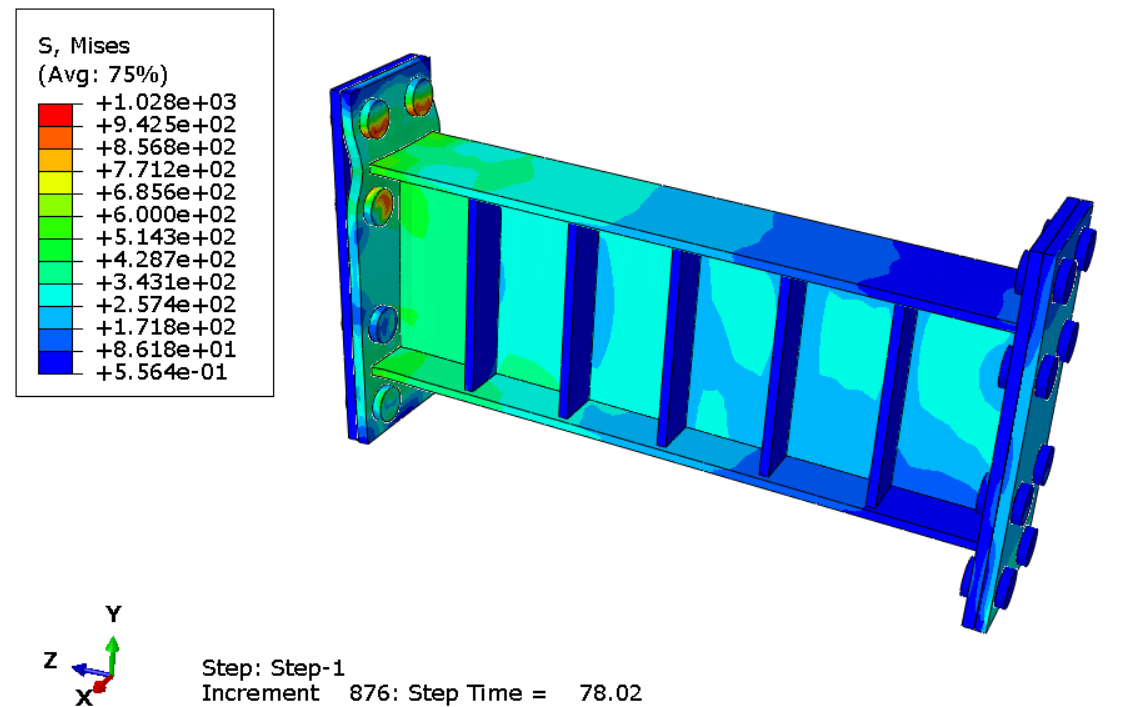

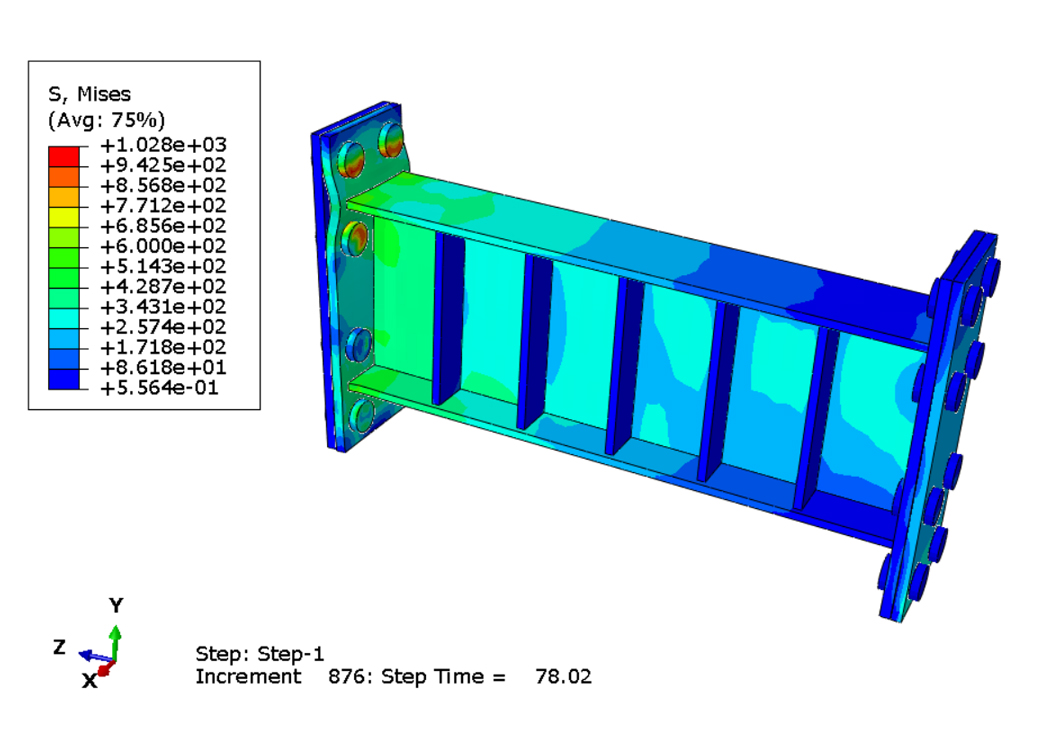

مدل عددی با هدف بررسی رفتار چرخه‌ای و پاسخ هیسترزیس لینک برشی قابل تعویض توسعه داده شده است.

بارگذاری چرخه‌ای

در این مسئله، بارگذاری چرخه‌ای به مدل اعمال می‌شود تا رفتار هیسترزیس لینک برشی قابل تعویض بررسی شود.

تاریخچه بارگذاری در Abaqus با استفاده از داده‌های مربوط به Amplitude تعریف می‌شود.

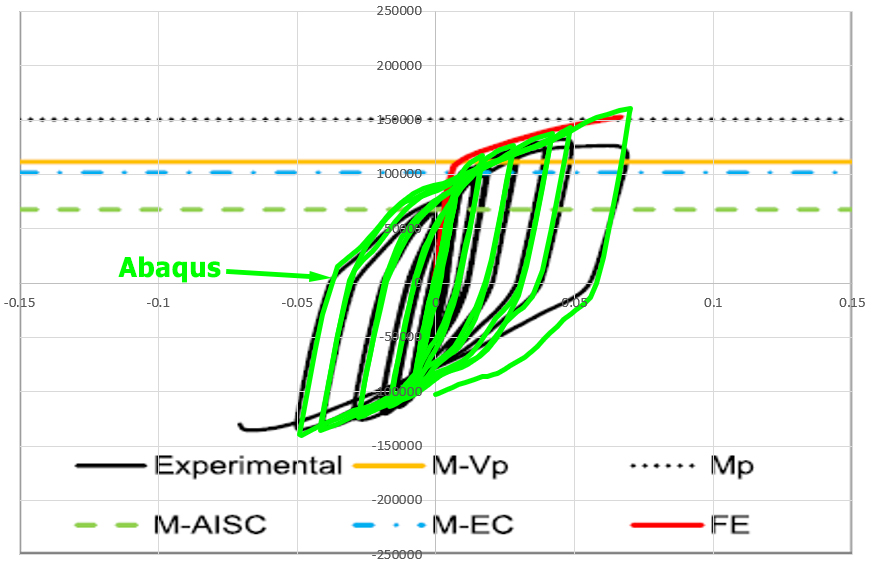

نمودار هیسترزیس لنگر–چرخش

پس از اعمال بارگذاری چرخه‌ای، نمودار هیسترزیس لنگر–چرخش از نتایج Abaqus به دست می‌آید.

همان‌طور که در تصویر مشاهده می‌کنید، نمودار هیسترزیس لنگر–چرخش به‌دست‌آمده از نرم‌افزار Abaqus با نتایج آزمایشگاهی مقایسه شده است.

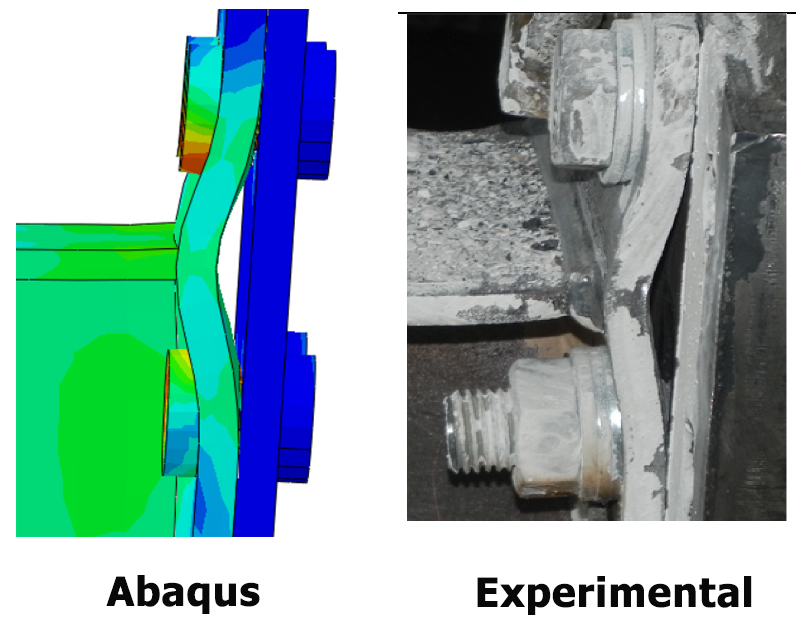

مقایسه تغییرشکل

تغییرشکل به‌دست‌آمده از نرم‌افزار Abaqus با تغییرشکل مشاهده‌شده در آزمایش مقایسه شده است.

همان‌طور که در تصویر مشاهده می‌کنید، الگوی تغییرشکل به‌دست‌آمده از مدل عددی با نتایج آزمایشگاهی تطابق خوبی دارد.

اعتبارسنجی

این پروژه اعتبارسنجی شده است؛ به این معنی که نتایج به‌دست‌آمده از نرم‌افزار Abaqus مشابه نتایج گزارش‌شده در مقاله مرجع هستند.

به عبارت دیگر، این پروژه بر اساس مقاله مرجع تهیه شده و مدل عددی آن با هدف بازتولید رفتار آزمایشگاهی لینک برشی قابل تعویض تحت بارگذاری چرخه‌ای توسعه داده شده است.

آنچه خواهید آموخت

• نحوه مدل‌سازی لینک برشی قابل تعویض در Abaqus.
• نحوه تعریف خواص مواد.
• نحوه تعریف شرایط مرزی.
• نحوه اعمال بارگذاری چرخه‌ای.
• نحوه تعریف Amplitude بارگذاری چرخه‌ای.
• نحوه به‌دست‌آوردن نمودار هیسترزیس چرخش–لنگر.
• نحوه استخراج نتایج چرخش و لنگر از Abaqus.
• نحوه مقایسه نمودار هیسترزیس Abaqus با نتایج آزمایشگاهی.
• نحوه بررسی تغییرشکل لینک برشی قابل تعویض.
• نحوه مقایسه تغییرشکل عددی با نتایج آزمایشگاهی.
• نحوه اعتبارسنجی مدل عددی با استفاده از مقاله مرجع.

ویژگی‌های اصلی

• مدل‌سازی لینک برشی قابل تعویض در Abaqus.
• تحلیل تحت بارگذاری چرخه‌ای.
• تحلیل هیسترزیس چرخش–لنگر.
• مقایسه نتایج هیسترزیس Abaqus و آزمایشگاهی.
• مقایسه تغییرشکل عددی و آزمایشگاهی.
• اعتبارسنجی با استفاده از مقاله مرجع.
• فایل کامل Abaqus CAE.
• فایل Abaqus INP.
• فایل Excel مربوط به Amplitude بارگذاری.
• فایل Excel نتایج.
• مقاله پژوهشی مرجع.
• ویدئوی آموزشی گام‌به‌گام.

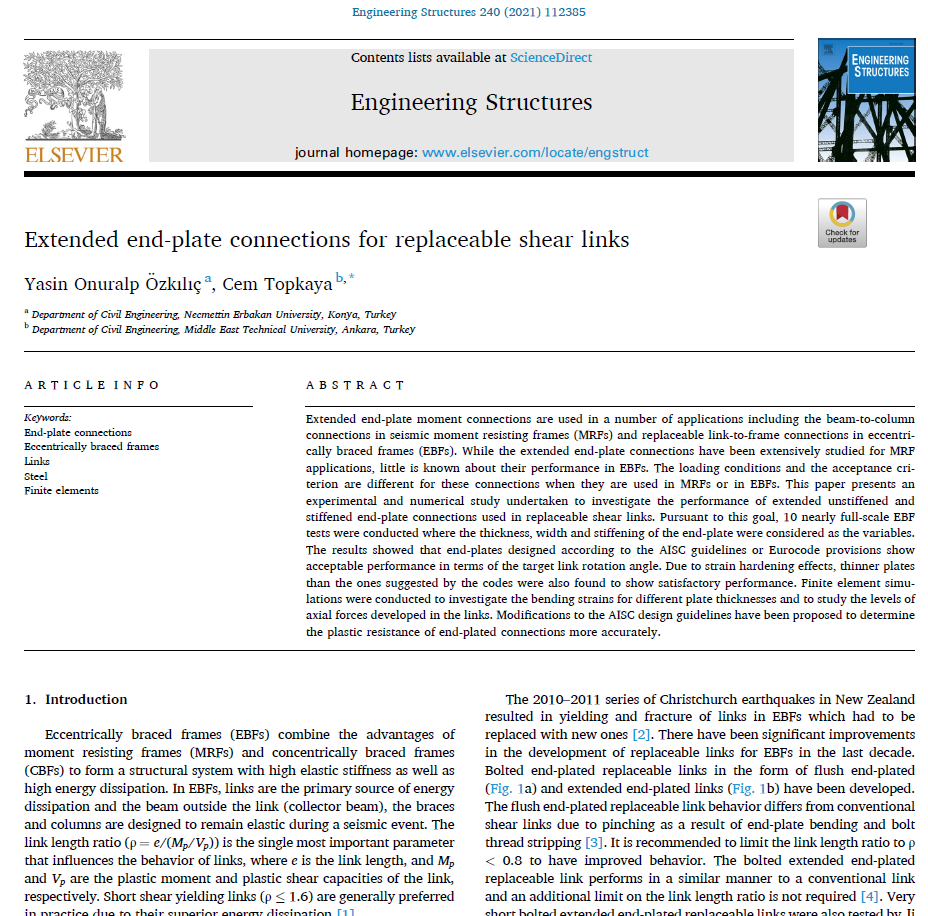

مرجع

این پروژه بر اساس مقاله پژوهشی مرجع تهیه شده است. مقاله همراه با فایل‌های پروژه ارائه می‌شود و می‌توان از آن برای بررسی مدل آزمایشگاهی، پروتکل بارگذاری چرخه‌ای و نتایج گزارش‌شده استفاده کرد.
