تحلیل هیسترزیس قاب خمشی با مهاربند کابلی در آباکوس

معرفی محصول

در این مثال، قصد داریم رفتار هیسترزیس یک قاب خمشی با مهاربندی کابلی را در نرم‌افزار Abaqus شبیه‌سازی کنیم.

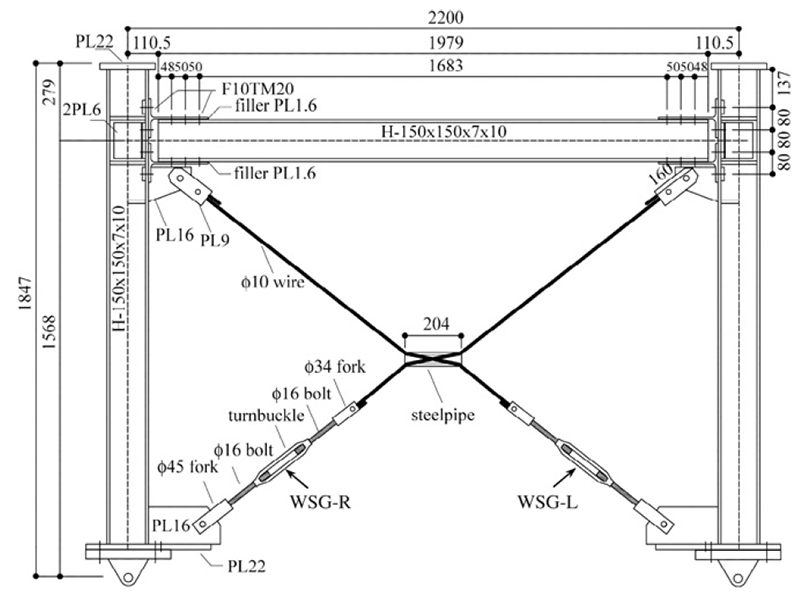

همان‌طور که در این تصویر مشاهده می‌کنید، این مدل از تیر، ستون، کابل، ورق گاست، ورق T، ورق پیوستگی و تکیه‌گاه تشکیل شده است.

مهاربندی کابلی

در این مدل، از کابل به‌عنوان عضو مهاربندی استفاده شده است تا مقاومت بیشتری برای قاب خمشی فراهم شود.

مهاربندی کابلی در مدل عددی در نظر گرفته شده است تا رفتار آن و تأثیر آن بر پاسخ چرخه‌ای قاب مورد بررسی قرار گیرد.

بارگذاری چرخه‌ای

در این تحلیل، بارگذاری چرخه‌ای بر روی مدل اعمال می‌شود که مطابق با پروتکل بارگذاری استفاده‌شده در مطالعه آزمایشگاهی است.

Amplitude بارگذاری چرخه‌ای در Abaqus تعریف شده است تا تاریخچه بارگذاری نمونه آزمایشگاهی بازتولید شود.

مقایسه نتایج Abaqus و آزمایشگاهی

در این تصویر، نمودار هیسترزیس نیرو–جابجایی به‌دست‌آمده از نرم‌افزار Abaqus با نتایج آزمایشگاهی مقایسه شده است.

این مقایسه برای ارزیابی دقت مدل عددی و توانایی آن در بازتولید پاسخ چرخه‌ای مشاهده‌شده در مطالعه آزمایشگاهی انجام شده است.

پاسخ سازه‌ای

نتایج Abaqus همچنین می‌توانند برای بررسی تغییرشکل و پاسخ سازه‌ای قاب خمشی با مهاربندی کابلی در حین بارگذاری چرخه‌ای مورد استفاده قرار گیرند.

اعتبارسنجی

این پروژه اعتبارسنجی شده است؛ به این معنا که نتایج به‌دست‌آمده از نرم‌افزار Abaqus با نتایج گزارش‌شده در مقاله مشابه هستند.

به عبارت دیگر، این پروژه بر اساس مقاله مرجع توسعه داده شده و مدل عددی با هدف بازتولید رفتار چرخه‌ای گزارش‌شده در مطالعه آزمایشگاهی ایجاد شده است.

آنچه خواهید آموخت

• نحوه مدل‌سازی قاب خمشی با مهاربندی کابلی در Abaqus.
• نحوه مدل‌سازی تیر و ستون.
• نحوه مدل‌سازی کابل به‌عنوان عضو مهاربندی.
• نحوه مدل‌سازی ورق گاست.
• نحوه مدل‌سازی ورق T.
• نحوه مدل‌سازی ورق پیوستگی.
• نحوه تعریف شرایط تکیه‌گاهی.
• نحوه تعریف خواص مصالح اجزای فولادی.
• نحوه مونتاژ کامل مدل.
• نحوه تعریف شرایط مرزی مورد نیاز.
• نحوه اعمال بارگذاری چرخه‌ای بر روی مدل.
• نحوه تعریف Amplitude بارگذاری چرخه‌ای.
• نحوه استخراج نمودار هیسترزیس از Abaqus.
• نحوه مقایسه پاسخ هیسترزیس Abaqus با نتایج آزمایشگاهی.
• نحوه بررسی پاسخ سازه‌ای قاب تحت بارگذاری چرخه‌ای.
• نحوه اعتبارسنجی مدل عددی با استفاده از مقاله مرجع.

ویژگی‌های اصلی

• مدل‌سازی قاب خمشی در Abaqus.
• مدل‌سازی مهاربندی کابلی.
• مدل‌سازی تیر و ستون.
• مدل‌سازی ورق گاست، ورق T و ورق پیوستگی.
• تحلیل بارگذاری چرخه‌ای.
• تعریف Amplitude بارگذاری چرخه‌ای.
• استخراج نمودار هیسترزیس از Abaqus.
• مقایسه نتایج Abaqus و آزمایشگاهی.
• بررسی پاسخ سازه‌ای تحت بارگذاری چرخه‌ای.
• اعتبارسنجی با استفاده از مقاله مرجع.
• فایل کامل Abaqus CAE.
• فایل Abaqus INP.
• فایل Excel مربوط به Amplitude بارگذاری.
• فایل Excel نتایج.
• مقاله پژوهشی مرجع.
• ویدئوی آموزشی گام‌به‌گام.

مرجع

این پروژه بر اساس مقاله پژوهشی مرجع تهیه شده است. مقاله همراه با فایل‌های پروژه ارائه می‌شود و می‌توان از آن برای بررسی مدل آزمایشگاهی، پروتکل بارگذاری و نتایج گزارش‌شده استفاده کرد.
