خرابی پیشرونده قاب فولادی با روش حذف ستون در آباکوس

معرفی محصول

در این پروژه، فروپاشی پیشرونده یک قاب فولادی با استفاده از روش حذف ستون در نرم‌افزار Abaqus شبیه‌سازی شده است.

مدل عددی برای بررسی پاسخ سازه‌ای قاب فولادی پس از حذف ستون میانی و اعمال بار قائم توسعه داده شده است.

توضیحات مدل

همان‌طور که در تصویر مشاهده می‌کنید، مدل شامل ستون، ستون میانی، تیر، ورق برشی، ورق پیوستگی و پیچ است.

این اجزا در کنار یکدیگر مونتاژ شده‌اند تا پیکربندی قاب فولادی مورد استفاده در مطالعه مرجع بازسازی شود.

روش حذف ستون

در این تحلیل، از روش حذف ستون برای بررسی رفتار قاب فولادی در برابر فروپاشی پیشرونده استفاده شده است.

ابتدا ستون میانی از مدل حذف می‌شود. سپس یک بار قائم به مدل اعمال می‌شود تا پاسخ سازه پس از حذف ستون مورد بررسی قرار گیرد.

مدل آزمایشگاهی

نمونه آزمایشگاهی گزارش‌شده در مقاله مرجع، مبنای توسعه مدل عددی در Abaqus قرار گرفته است.

پیکربندی آزمایشگاهی در مدل عددی بازسازی شده است تا رفتار قاب فولادی پس از حذف ستون مورد بررسی قرار گیرد.

بارگذاری و شرایط مرزی

پس از حذف ستون میانی، یک بار قائم مطابق با روند بارگذاری آزمایش به مدل اعمال می‌شود.

شرایط مرزی نیز مطابق با پیکربندی آزمایشگاهی تعریف شده‌اند تا رفتار سازه‌ای قاب فولادی در Abaqus بازتولید شود.

نمودار بار–جابجایی

نمودار بار–جابجایی از تحلیل Abaqus به‌دست آمده است تا پاسخ سازه‌ای قاب فولادی پس از حذف ستون میانی مورد بررسی قرار گیرد.

پاسخ عددی بار–جابجایی برای ارزیابی رفتار و ظرفیت باربری قاب فولادی در طول تحلیل فروپاشی پیشرونده استفاده می‌شود.

مقایسه نتایج Abaqus و آزمایشگاهی

همان‌طور که در شکل مشاهده می‌کنید، منحنی بار–جابجایی به‌دست‌آمده از Abaqus با نتایج آزمایشگاهی گزارش‌شده در مقاله مرجع مقایسه شده است.

نتایج عددی تطابق خوبی با نتایج آزمایشگاهی نشان می‌دهند که بیانگر توانایی مدل Abaqus در بازتولید مناسب پاسخ سازه‌ای قاب فولادی پس از حذف ستون است.

نتایج عددی

نتایج به‌دست‌آمده از تحلیل Abaqus برای بررسی رفتار قاب فولادی پس از حذف ستون میانی استفاده می‌شوند.

تغییرشکل، توزیع تنش و پاسخ سازه‌ای قاب را می‌توان با استفاده از نتایج عددی مورد بررسی قرار داد.

اعتبارسنجی

این پروژه با مقایسه نتایج به‌دست‌آمده از Abaqus با نتایج گزارش‌شده در مقاله مرجع اعتبارسنجی شده است.

نتایج عددی با نتایج آزمایشگاهی گزارش‌شده در مقاله مطابقت دارند و نشان می‌دهند که مدل Abaqus می‌تواند رفتار قاب فولادی پس از حذف ستون را به‌طور مناسب بازتولید کند.

ویژگی‌های اصلی

• تحلیل فروپاشی پیشرونده قاب فولادی.
• استفاده از روش حذف ستون.
• حذف ستون میانی.
• اعمال بارگذاری قائم پس از حذف ستون.
• مدل‌سازی ستون و تیر فولادی.
• مدل‌سازی ورق برشی و ورق پیوستگی.
• مدل‌سازی پیچ.
• تحلیل اجزای محدود غیرخطی در Abaqus.
• استخراج نمودار بار–جابجایی از Abaqus.
• مقایسه نتایج بار–جابجایی Abaqus و آزمایشگاهی.
• بررسی پاسخ سازه‌ای پس از حذف ستون.
• مدل Abaqus اعتبارسنجی‌شده.
• فایل‌های کامل Abaqus CAE و INP.
• فایل نتایج Excel.
• مقاله پژوهشی مرجع.
• ویدئوی آموزشی گام‌به‌گام.

آنچه خواهید آموخت

• نحوه مدل‌سازی قاب فولادی برای تحلیل فروپاشی پیشرونده در Abaqus.
• نحوه مدل‌سازی ستون، ستون میانی، تیر، ورق برشی، ورق پیوستگی و پیچ‌ها.
• نحوه تعریف خواص مصالح اجزای سازه‌ای.
• نحوه مدل‌سازی اتصالات بین اعضای سازه‌ای.
• نحوه شبیه‌سازی روش حذف ستون.
• نحوه حذف ستون میانی از مدل.
• نحوه اعمال بار قائم پس از حذف ستون.
• نحوه تعریف شرایط مرزی مورد نیاز.
• نحوه انجام تحلیل غیرخطی قاب فولادی.
• نحوه بررسی رفتار قاب پس از حذف ستون.
• نحوه به‌دست‌آوردن پاسخ بار–جابجایی از Abaqus.
• نحوه مقایسه نتایج Abaqus با نتایج آزمایشگاهی.
• نحوه اعتبارسنجی مدل Abaqus با استفاده از نتایج آزمایشگاهی.

مرجع

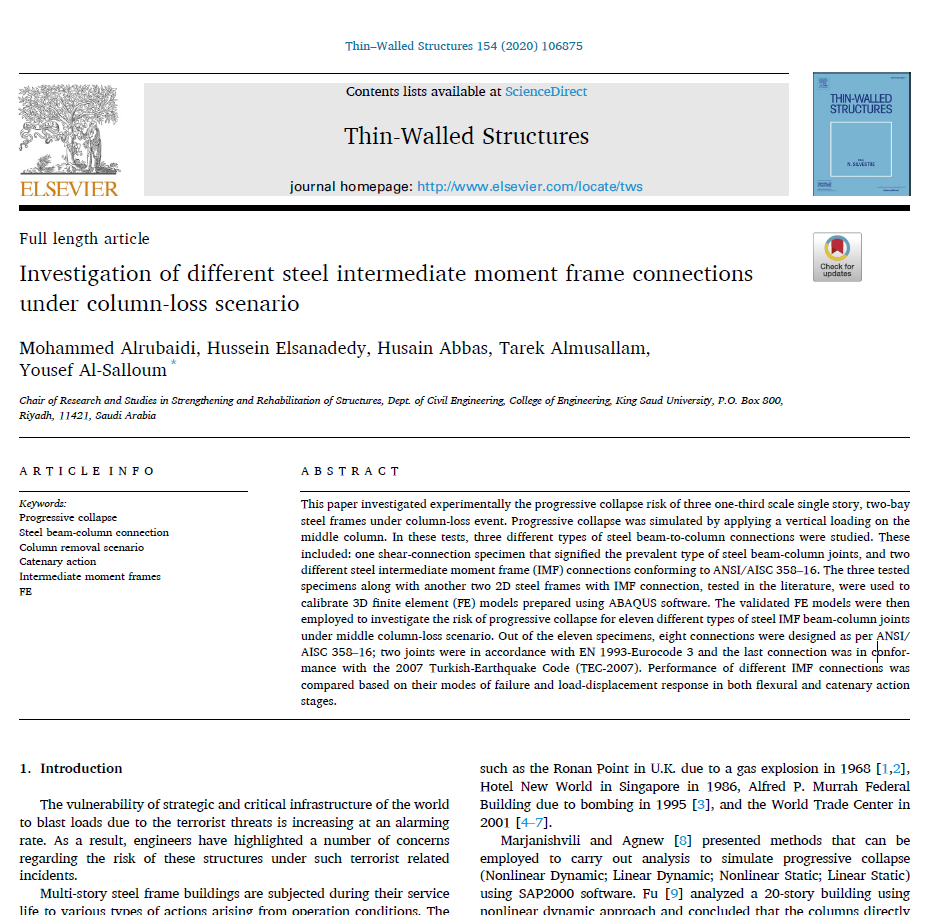

این پروژه بر اساس مقاله پژوهشی مرجعی تهیه شده است که برای اعتبارسنجی آزمایشگاهی مورد استفاده قرار گرفته است. مقاله به همراه فایل‌های پروژه ارائه می‌شود و می‌توان از آن برای بررسی setup آزمایش، روند بارگذاری، مدل عددی و نتایج گزارش‌شده استفاده کرد.
